RUE25-D-H-OE轴承-INA RUE25-D-H-OE轴承尺寸、图纸、价格

产品名称：	RUE25-D-H-OE轴承	品牌：	INA
类型：	INA轴承 > 滚子单轨引导系统
描述：	RUE25-D-H-OE轴承是【INA轴承 > 滚子单轨引导系统】的型号，主要用在装卸搬运机械、各类变速器、发电机、铁路车辆、减速装置、机床主轴、矿山、制鞋、混凝土机械、摩天轮等各大领域

电话/微信：138-8949-5179

RUE25-D-H-OE轴承是【INA轴承 > 滚子单轨引导系统】的型号，主要用在装卸搬运机械、各类变速器、发电机、铁路车辆、减速装置、机床主轴、矿山、制鞋、混凝土机械、摩天轮等各大领域。

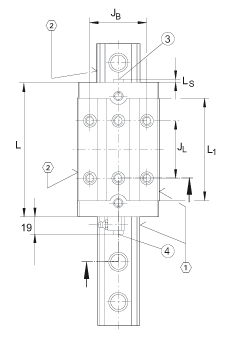

参数	值	备注
H	40 mm
B	48 mm
L	90,6 mm	因为上部润滑孔的原因，滑块需要被覆盖的最小长度。
1)		定位面
2)		标记
3)		螺旋塞最大 MA =2.5Nm
4)		拧紧力矩最大为 MA = 2.5Nm
A₁	12,5 mm
A₃	11,5 mm
a_{L max}	23 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	23 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	23 mm	公差: -0,005 / -0,035
G₂	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220如果有调节螺钉，应有螺钉防松措施。
H₁	6,5 mm
H₄	32,5 mm
H₅	7,5 mm
h	22,3 mm
h₁	11,8 mm	公差: +/-0,5
J_B	35 mm
J_L	35 mm
J_L5	19,5 mm	周围结构上润滑孔的位置。
j_L	30 mm
K₁	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 17M8 = 41M12 = 140M14 = 220M16 = 340M24 = 1100
L₁	65,6 mm
L_S	4 mm
l_max	1980 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	3 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
O	10x1,5 mm	DIN 3771
T₅	7,5 mm
m_W	0,6 kg	滑块的质量
m_S	3,3 kg/m	导轨的质量
C	28000 N	基本额定动载荷
C₀	65000 N	基本额定静载荷
M_0x	350 Nm	绕 X 轴的额定静扭矩
M_0y	760 Nm	绕 Y 轴的额定静扭矩
M_0z	680 Nm	绕 Z 轴的额定静扭矩
		带油润滑的循环滚子单元
