INA MKUVS42-LM-KT-STOD轴承
| 产品名称： | MKUVS42-LM-KT-STOD轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 直线执行器 | ||
| 描述： | MKUVS42-LM-KT-STOD轴承是【INA轴承 > 直线执行器】的型号，主要用在仪表、离心分离机、桥式起重机、变速器、印刷机械、制铁制钢机械、碾煤机、医药设备、起重机械、坦克等各大领域 | ||
电话/微信：138-8949-5179
INA MKUVS42-LM-KT-STOD轴承详细信息
MKUVS42-LM-KT-STOD轴承是【INA轴承 > 直线执行器】的型号，主要用在仪表、离心分离机、桥式起重机、变速器、印刷机械、制铁制钢机械、碾煤机、医药设备、起重机械、坦克等各大领域。
INA MKUVS42-LM-KT-STOD轴承详细参数
| 参数 | 值 | 备注 |
| H | 125 mm | |
| B | 115 mm | |
| L | 410 mm | |
| 1) | L2 = 总行程 + L1 + 54Ltot = 总行程 + L + 54 + 86总行程= 有效行程 + 2 x S允差 S 指适合于特殊应用的安全范围，至少应为50 mm；总行程单位为mm。最大单根支撑轨长度 L2 = 8000 mm | |
| 2) | 灵活的电缆中继系统 | |
| 3) | 减震器 | |
| 4) | 终端缓冲器 | |
| 6) | M6 x 10 深 (8x) | |
| 7) | 两端的润滑接头 | |
| 8) | 根据 DIN 3405-AM6 标准的润滑嘴 (4x) | |
| 9) | 滑块的上边缘 | |
| B2 | 80 mm | |
| B3 | 140 mm | |
| B4 | 133 mm | |
| B5 | 51 mm | |
| H1 | 10 mm | |
| H3 | 30 mm | |
| H4 | 70 mm | |
| H5 | 128 mm | |
| L1 | 430 mm | |
| L3 | 18 mm | |
| L4 | 323 mm | |
| mtot | (Ltot - 50) x 0,02 + 11 kg | 除灵活的电缆中继系统之外的质量 |
| mLaw | 8 kg | 滑块的质量 |
| C | 27,4 kN | 滑块引导系统的基本额定载荷此数值只适用于 Lh 寿命的计算 |
| C0 | 51 kN | 滑块引导系统的基本额定载荷此数值只适用于 Lh 寿命的计算 |
| M0x | 1450 Nm | 直线引导系统的额定静扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联;合载荷时，这些值必须减小。关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
| M0y | 3940 Nm | 直线引导系统的额定静扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联;合载荷时，这些值必须减小。关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
| M0z | 4020 Nm | 直线引导系统的额定静扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联;合载荷时，这些值必须减小。关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
| ly | 1192 cm^4 | 支撑轨的几何转动惯量 |
| lz | 432 cm^4 | 支撑轨的几何转动惯量 |

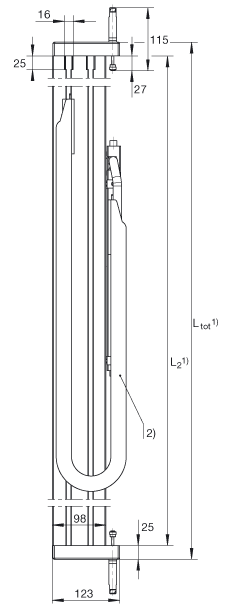

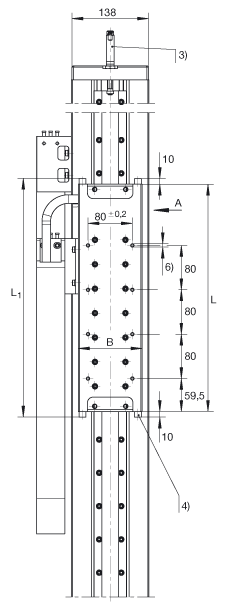

INA MKUVS42-LM-KT-STOD轴承尺寸图纸
