KUVE25-B-HS-SN轴承-INA KUVE25-B-HS-SN轴承尺寸、图纸、价格

产品名称：	KUVE25-B-HS-SN轴承	品牌：	INA
类型：	INA轴承 > 球单轨引导系统
描述：	KUVE25-B-HS-SN轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在后轮、空气压缩机、压缩机、大型农业机械、铁路车辆车轴、汽车转向销、水力发电机、洗染、土方机械、焊接机器人等各大领域

电话/微信：138-8949-5179

KUVE25-B-HS-SN轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在后轮、空气压缩机、压缩机、大型农业机械、铁路车辆车轴、汽车转向销、水力发电机、洗染、土方机械、焊接机器人等各大领域。

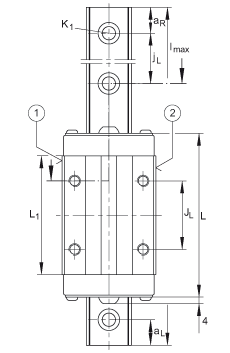

参数	值	备注
H	31 mm
B	48 mm
L	89,3 mm
1)		定位面
2)		标记
4)		根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供
A₁	12,5 mm
A₂	6,5 mm
A₃	6 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	23 mm	公差: -0,005 / -0,03
G₂	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M6 = 17M8 = 24如有可能;，应有螺钉防松措施。
H₁	5,1 mm
H₅	5 mm
h	18,7 mm
h₁	8,7 mm
J_B	35 mm
J_L	35 mm
j_L	60 mm
K₁	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M6 = 17M8 = 24如有可能;，应有螺钉防松措施。
L₁	60,7 mm
l_max	2960 mm	单根导轨的最大长度。通过协商可提供许可的导轨长度。单根导轨的最大长度为 6m。
T₅	7,5 mm
m_W	0,45 kg	滑块的质量
m_S	2,7 kg/m	导轨的质量
		根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。
C	17900 N	基本额定动载荷
C₀	37000 N	基本额定静载荷
M_0x	510 Nm	绕 X 轴的额定静扭矩
M_0y	395 Nm	绕 Y 轴的额定静扭矩
M_0z	395 Nm	绕 Z 轴的额定静扭矩
