MET15C2R640SL直线导轨-IKOO MET15C2R640SL直线导轨尺寸、图纸、价格
IKOO MET15C2R640SL直线导轨
| 产品名称： | MET15C2R640SL直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > ME系列 | ||
| 描述： | MET15C2R640SL导轨是【IKOO品牌下的ME系列】的型号，主要用在各种产业机械、罗茨鼓风机、提升机、建筑机械、轧钢机齿轮箱座、石油钻机转环、发电厂、钟表、凿岩机械、冶金起重机等各大领域 | ||
电话/微信：138-8949-5179
IKOO MET15C2R640SL直线导轨详细信息
MET15C2R640SL导轨是【IKOO品牌下的ME系列】的型号，主要用在各种产业机械、罗茨鼓风机、提升机、建筑机械、轧钢机齿轮箱座、石油钻机转环、发电厂、钟表、凿岩机械、冶金起重机等各大领域。
IKOO MET15C2R640SL直线导轨详细参数
| 型号： | MET15C2R640SL导轨 | 类型： | ME |
| 滑块 kg： | 0.24 | 滑轨 kg/m： | 1.57 |
| H： | 24 | H1： | 5.8 |
| N： | 18.5 | W2： | 52 |
| W3： | 41 | W4： | 5.5 |
| L1： | 70 | L2： | 36 |
| L3： | 51.1 | L4： | 73 |
| M1： | M5 | H2： | 7 |
| H3： | 4.5 | W： | 15 |
| H4： | 14.5 | d3： | 3.6 (4.5) |
| d4： | 6.5 (8 ) | h： | 4.5 (6 ) |
| E： | 20 | F： | 60 |
| 推荐的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M3x16 (M4x16) | 基本额定动 负荷(3) C N： | 9 340 |
| 基本额定静 负荷(3) C0N： | 12 500 | 额定静力矩(3) T0 N m： | 100 |
| 额定静力矩(3) Tx N m： | 99.5 533 | 额定静力矩(3) Ty N m： | 99.5 533 |

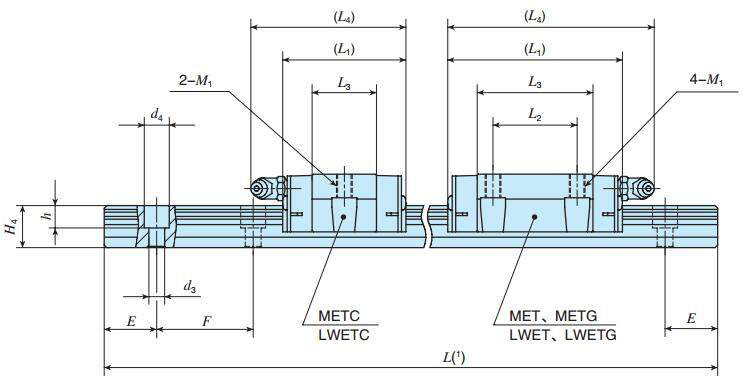

IKOO MET15C2R640SL直线导轨尺寸图纸
