LWLC7C2R240N直线导轨-IKOO LWLC7C2R240N直线导轨尺寸、图纸、价格
IKOO LWLC7C2R240N直线导轨
| 产品名称： | LWLC7C2R240N直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWL系列 | ||
| 描述： | LWLC7C2R240N导轨是【IKOO品牌下的LWL系列】的型号，主要用在通用电动机、高频马达、桥式起重机、前轮、减速装置、机床等的变速装置、轧钢机轧制螺杆用减速机、化纤机械、压路机、机场加油机等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWLC7C2R240N直线导轨详细信息
LWLC7C2R240N导轨是【IKOO品牌下的LWL系列】的型号，主要用在通用电动机、高频马达、桥式起重机、前轮、减速装置、机床等的变速装置、轧钢机轧制螺杆用减速机、化纤机械、压路机、机场加油机等各大领域。
IKOO LWLC7C2R240N直线导轨详细参数
| 型号： | LWLC7C2R240N导轨 | 类型： | LWL |
| 滑块： | 3.4 | 滑轨 (每 100mm)： | 13 |
| H： | 6 | H1： | 1 |
| N： | 3.5 | W2： | 12 |
| W3： | 8 | W4： | 2 |
| L1： | 16 | L2： | — |
| L3： | 9.6 | M1x深度： | M2 x1.5 |
| H3： | 1.2 | W： | 5 |
| H4： | 3.7 | M2： | M2.5 通孔 |
| d3： | — | d4： | — |
| h： | — | E： | 7.5 |
| F： | 15 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M2.5x Rf) (不带) |
| 基本额定动 负荷(4) C N： | 562 | 基本额定静 负荷(4) C0N： | 841 |
| 额定静力矩(4) T0 N m： | 2.2 | 额定静力矩(4) Tx N m： | 1.4 8.5 |
| 额定静力矩(4) Ty N m： | 1.2 7.2 |

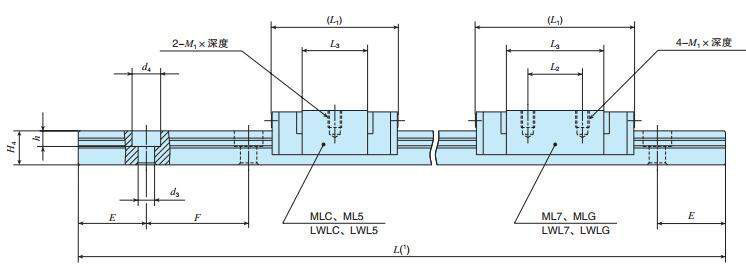

IKOO LWLC7C2R240N直线导轨尺寸图纸
