LWH20C2R1200B直线导轨-IKOO LWH20C2R1200B直线导轨尺寸、图纸、价格
IKOO LWH20C2R1200B直线导轨
| 产品名称： | LWH20C2R1200B直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWH系列 | ||
| 描述： | LWH20C2R1200B导轨是【IKOO品牌下的LWH系列】的型号，主要用在燃汽轮机、离心分离机、变速器、变速器、破碎机、石油钻机转环、电机厂、玩具、凿岩机械、抓钢机等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWH20C2R1200B直线导轨详细信息
LWH20C2R1200B导轨是【IKOO品牌下的LWH系列】的型号，主要用在燃汽轮机、离心分离机、变速器、变速器、破碎机、石油钻机转环、电机厂、玩具、凿岩机械、抓钢机等各大领域。
IKOO LWH20C2R1200B直线导轨详细参数
| 型号： | LWH20C2R1200B导轨 | 类型： | LWH |
| 滑块 kg： | 0.48 | 滑轨 kg/m： | 2.56 |
| H： | 30 | H1： | 5 |
| N： | 21.5 | W2： | 63 |
| W3： | 53 | W4： | 5 |
| L1： | 83 | L2： | 40 |
| L3： | 57.2 | L4： | 94 |
| d1： | 6 | H2： | 10 |
| H3： | 5.5 | W： | 20 |
| H4： | 18 | d3： | — |
| d4： | — | h： | — |
| M： | M8 | h1（2）： | 13.5 |
| h2： | 9.5 | E： | 30 |
| F： | 60 | 附带的滑轨(3) 安装用螺栓 mm 螺钉的公称x R： | — |
| 基本额定动 负荷(4) C N： | 18 100 | 基本额定静 负荷(4) C0N： | 21 100 |
| 额定静力矩(4) T0 N m： | 232 | 额定静力矩(4) Tx N m： | 195 1 090 |
| 额定静力矩(4) Ty N m： | 195 1 090 |

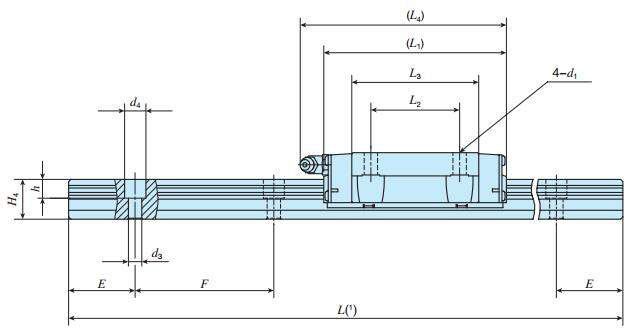

IKOO LWH20C2R1200B直线导轨尺寸图纸
