IKOO LWLG9C2R80N直线导轨
| 产品名称： | LWLG9C2R80N直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWL系列 | ||
| 描述： | LWLG9C2R80N导轨是【IKOO品牌下的LWL系列】的型号，主要用在农业机械、小型汽车前轮、挖土机履带轮、差速器、轧钢机辊道子、耕耘机、钢铁厂、医药设备、平地机、机场加油机等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWLG9C2R80N直线导轨详细信息
LWLG9C2R80N导轨是【IKOO品牌下的LWL系列】的型号，主要用在农业机械、小型汽车前轮、挖土机履带轮、差速器、轧钢机辊道子、耕耘机、钢铁厂、医药设备、平地机、机场加油机等各大领域。
IKOO LWLG9C2R80N直线导轨详细参数
| 型号： | LWLG9C2R80N导轨 | 类型： | LWL |
| 滑块： | 28 | 滑轨 (每 100mm)： | 35 |
| H： | 10 | H1： | 2 |
| N： | 5.5 | W2： | 20 |
| W3： | 15 | W4： | 2.5 |
| L1： | 40.5 | L2： | 15 |
| L3： | 30.9 | M1x深度： | M3x3 |
| H3： | 2.2 | W： | 9 |
| H4： | 6 | M2： | — |
| d3： | 3.5 | d4： | 6 |
| h： | 3.5 | E： | 10 |
| F： | 20 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M3x8 |
| 基本额定动 负荷(4) C N： | 2 370 | 基本额定静 负荷(4) C0N： | 4 030 |
| 额定静力矩(4) T0 N m： | 18.7 | 额定静力矩(4) Tx N m： | 18.7 98.3 |
| 额定静力矩(4) Ty N m： | 15.7 82.5 |

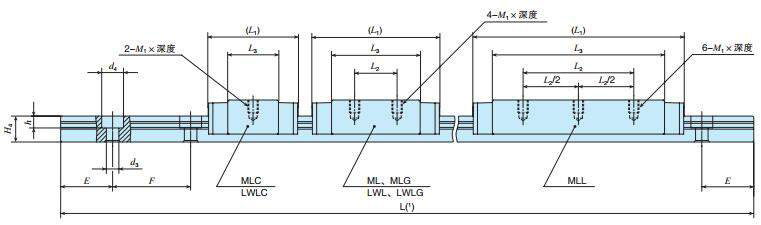

IKOO LWLG9C2R80N直线导轨尺寸图纸
