TKVD35-ZHST+SVS轴承-INA TKVD35-ZHST+SVS轴承尺寸、图纸、价格
INA TKVD35-ZHST+SVS轴承
| 产品名称： | TKVD35-ZHST+SVS轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 导轨 | ||
| 描述： | TKVD35-ZHST+SVS轴承是【INA轴承 > 导轨】的型号，主要用在家用电器、空气压缩机、发电机、大型农业机械、造纸机械、耕耘机、塔吊、纺织、地基处理机械、雷达等各大领域 | ||
电话/微信：138-8949-5179
INA TKVD35-ZHST+SVS轴承详细信息
TKVD35-ZHST+SVS轴承是【INA轴承 > 导轨】的型号，主要用在家用电器、空气压缩机、发电机、大型农业机械、造纸机械、耕耘机、塔吊、纺织、地基处理机械、雷达等各大领域。
INA TKVD35-ZHST+SVS轴承详细参数
| 参数 | 值 | 备注 |
| h | 66 mm | |
| b | 48,75 mm | 公差: -0,005 / -0,03 |
| lmax | 2860 mm | 单根带齿导轨的最大长度为960mm 。单元的最大单根销售长度为2860 mm 。通过协商，单根长度可达到5740mm。 |
| 1) | 定位面 | |
| 2) | 标记 | |
| aL max | 51 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 28 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 51 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 8 mm | a L 和 a R 取决于导轨的长度 l max |
| h1 | 54 mm | |
| h5 | 39 mm | |
| jL | 80 mm | |
| K1 | M8 | 根据 ISO 4762-12.9 的安装螺钉最大锁紧力矩（Nm）：M6 = 17M8 = 41如有可能;，应有螺钉防松措施。 |
| mS | 14 kg/m | 导轨的质量 |
| m | 4 | 模数：对其它的模数值也适用 |
| 根据 DIN3 975/76 标准的齿，中心距离和减速比 |

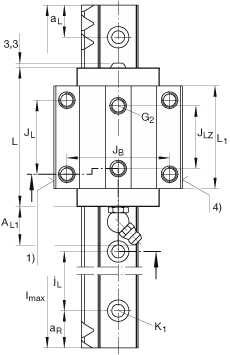

INA TKVD35-ZHST+SVS轴承尺寸图纸
