RWU100-E-L轴承-INA RWU100-E-L轴承尺寸、图纸、价格

当前位置：百盛优品轴承 > 特价INA轴承列表 > INA RWU100-E-L轴承

INA RWU100-E-L轴承

产品名称：	RWU100-E-L轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	RWU100-E-L轴承是【INA轴承 > 滑块】的型号，主要用在铁路车辆、空气压缩机、木工机械、大型农业机械、振动筛、汽车转向销、冶炼厂、钟表、掘进机、吹氧装置等各大领域

电话/微信：138-8949-5179

INA RWU100-E-L轴承详细信息

RWU100-E-L轴承是【INA轴承 > 滑块】的型号，主要用在铁路车辆、空气压缩机、木工机械、大型农业机械、振动筛、汽车转向销、冶炼厂、钟表、掘进机、吹氧装置等各大领域。

INA RWU100-E-L轴承详细参数

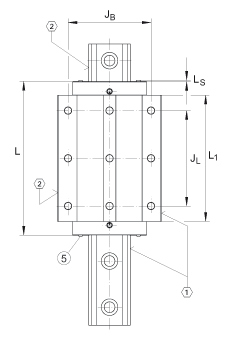

参数	值	备注
H	120 mm
B	250 mm
L	372,2 mm	因为上部润滑孔的原因，滑块需要被覆盖的最小长度。
1)		定位面
2)		标记
5)		安装螺钉
A₁	75 mm
A₃	10,6 mm
A₄	10,6 mm
a_{L max}	83 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	30 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	83 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	30 mm	a L 和 a R 取决于导轨的长度 l max
b	100 mm	公差: -0,005 / -0,035
G₂	M20	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140M16 = 220M20 = 470
G_S	M4x4	DIN EN ISO 4027
H₁	15 mm
H₄	51,3 mm
H₅	25 mm
h	80 mm
h₁	48 mm	公差: +/-0,5
J_B	200 mm
J_L	230 mm
J_L5	47,15 mm	周围结构上润滑孔的位置。
J_L6	65,1 mm
j_L	105 mm
K₁	M24	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 17M8 = 41M12 = 140M14 = 220M16 = 340M24 = 1100
K₃	M16	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340
K₆	M16	根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 10M8 = 24M10 = 48M12 = 83M14 = 130M16 = 220
L₁	306,5 mm
L_S	3,3 mm
l_max	2730 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
N₄	5,6 mm	直径
O	10x1,5 mm	DIN 3771
T₅	29 mm
T₆	26,6 mm
W₁₀	10 mm	距平面侧的宽度
W₇	7 mm	距平面侧的宽度
W₈	8 mm	距平面侧的宽度
m_W	36,4 kg	滑块的质量
m_S	45,3 kg/m	导轨的质量
C	630000 N	基本额定动载荷
C₀	1490000 N	基本额定静载荷
M_0x	33780 Nm	绕 X 轴的额定静扭矩
M_0y	80250 Nm	绕 Y 轴的额定静扭矩
M_0z	72280 Nm	绕 Z 轴的额定静扭矩
