KWVK32-AL轴承-INA KWVK32-AL轴承尺寸、图纸、价格

产品名称：	KWVK32-AL轴承	品牌：	INA
类型：	INA轴承 > 直线循环球轴承单元滑块
描述：	KWVK32-AL轴承是【INA轴承 > 直线循环球轴承单元滑块】的型号，主要用在装卸搬运机械、印刷机械、提升机、轧钢机辊颈、减速装置、制铁制钢机械、矿山、音像设备、起重机械、风力发电设备等各大领域

电话/微信：138-8949-5179

KWVK32-AL轴承是【INA轴承 > 直线循环球轴承单元滑块】的型号，主要用在装卸搬运机械、印刷机械、提升机、轧钢机辊颈、减速装置、制铁制钢机械、矿山、音像设备、起重机械、风力发电设备等各大领域。

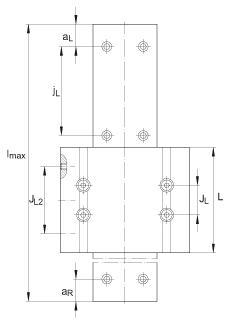

参数	值	备注
H	26 mm
B	62 mm
L	50 mm
A₁	9,9 mm
A₂	10,7 mm
a₅	6,9 mm
a_{L max}	35 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	35 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
B₆	51,6 mm
b	31,8 mm
H₁	0,5 mm
H₂	6 mm
H₃	7,5 mm
h	10 mm
h₁	3,1 mm
J_B	40,6 mm
J_L	15 mm
J_L2	25 mm
j_B	18 mm
j_L	40 mm
K₁	M3	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 2.5 NmM4 = 3 NmM5 = 10 NmM6 = 10 Nm
K₃	M3	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 0.6 NmM4 = 2.1 NmM6 = 4.8 Nm
K₄	M3	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。
l_max	2000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
N	4,2 mm
m_W	0,17 kg	滑块的质量
m_S	2,3 kg/m	导轨的质量
		基本额定载荷，额定扭矩：实际的承载能力受导引部件和周边结构连接的影响。
C	5700 N	基本额定动载荷
C₀	10600 N	基本额定静载荷
M_0x	203 Nm	绕 X 轴的额定静扭矩
M_0y	51 Nm	绕 Y 轴的额定静扭矩
M_0z	51 Nm	绕 Z 轴的额定静扭矩
