KUVS32轴承-INA KUVS32轴承尺寸、图纸、价格

产品名称：	KUVS32轴承	品牌：	INA
类型：	INA轴承 > 直线循环滚轴承单元
描述：	KUVS32轴承是【INA轴承 > 直线循环滚轴承单元】的型号，主要用在建筑机械、印刷机械、提升机、轧钢机辊颈、破碎机、石油钻机转环、成形机、玩具、轻工机械、焊接机器人等各大领域

电话/微信：138-8949-5179

KUVS32轴承是【INA轴承 > 直线循环滚轴承单元】的型号，主要用在建筑机械、印刷机械、提升机、轧钢机辊颈、破碎机、石油钻机转环、成形机、玩具、轻工机械、焊接机器人等各大领域。

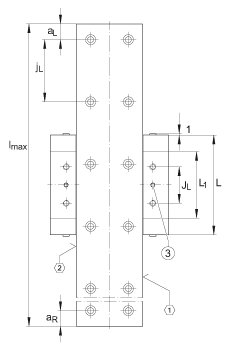

参数	值	备注
H	11 mm
B	51,6 mm
L	47 mm
1)		定位面
2)		标记
3)		润滑孔
A₁	9,9 mm
A₂	5,5 mm
A₃	6 mm
a₅	6,9 mm
a_{L max}	34 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	34 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	31,8 mm
G₂	M3	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 1.5 NmM4 = 3 NmM6 = 10 Nm
H₁	0,5 mm
H₂	10,5 mm
h	10 mm
h₁	3,1 mm
J_B	40,6 mm
J_L	15 mm
j_B	18 mm
j_L	40 mm
K₁	M3	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 2.5 NmM4 = 3 NmM5 = 10 NmM6 = 10 Nm
L₁	29,8 mm
l_max	2000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
m_FS	0,025 kg	引导单元的质量
m_S	2,3 kg/m	导轨的质量
		基本额定载荷，额定扭矩：实际的承载能力受导引部件和周边结构连接的影响。
C	5700 N	基本额定动载荷
C₀	10600 N	基本额定静载荷
M_0x	203 Nm	绕 X 轴的额定静扭矩
M_0y	51 Nm	绕 Y 轴的额定静扭矩
M_0z	51 Nm	绕 Z 轴的额定静扭矩
