KWVE55-B-S轴承-INA KWVE55-B-S轴承尺寸、图纸、价格
INA KWVE55-B-S轴承
| 产品名称： | KWVE55-B-S轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 滑块 | ||
| 描述： | KWVE55-B-S轴承是【INA轴承 > 滑块】的型号，主要用在建筑机械、各类变速器、泵、铁路车辆、各类产业用减速机、机床主轴、成形机、钟表、混凝土机械、港口起重机等各大领域 | ||
电话/微信：138-8949-5179
INA KWVE55-B-S轴承详细信息
KWVE55-B-S轴承是【INA轴承 > 滑块】的型号，主要用在建筑机械、各类变速器、泵、铁路车辆、各类产业用减速机、机床主轴、成形机、钟表、混凝土机械、港口起重机等各大领域。
INA KWVE55-B-S轴承详细参数
| 参数 | 值 | 备注 |
| H | 70 mm | |
| B | 100 mm | |
| L | 173,6 mm | |
| 1) | 定位面 | |
| 2) | 标记 | |
| 3) | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 | |
| A1 | 23,5 mm | |
| A2 | 12,5 mm | |
| A3 | 15 mm | |
| A4 | 15 mm | |
| aL max | 107 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 107 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 53 mm | 公差: -0,005 / -0,03 |
| G2 | M12 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220如有可能;，应有螺钉防松措施。 |
| H1 | 13,5 mm | |
| H5 | 11,25 mm | |
| h | 41,5 mm | |
| h1 | 19,5 mm | |
| JB | 75 mm | |
| JL | 75 mm | |
| JL6 | 40,5 mm | |
| jL | 120 mm | |
| K1 | M14 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| L1 | 132 mm | |
| LS | 2,2 mm | |
| lmax | 2520 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。 |
| N3 | 5,5 mm | 最大允许的润滑连接螺纹深度：7 mm |
| N4 | 5,5 mm | 最大允许的润滑连接螺纹深度：7 mm |
| S | 0,8 mm | |
| T5 | 15 mm | |
| W6 | 6 mm | 距平面侧的宽度 |
| mW | 4,35 kg | 滑块的质量 |
| mS | 14 kg/m | 导轨的质量 |
| 根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。 | ||
| C | 104000 N | 基本额定动载荷 |
| C0 | 213000 N | 基本额定静载荷 |
| M0x | 5600 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 2730 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 2730 Nm | 绕 Z 轴的额定静扭矩 |

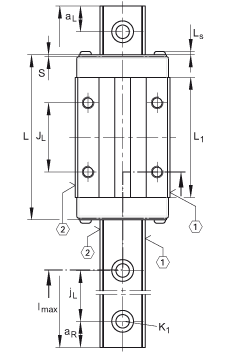

INA KWVE55-B-S轴承尺寸图纸
