KWE30轴承-INA KWE30轴承尺寸、图纸、价格

产品名称：	KWE30轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	KWE30轴承是【INA轴承 > 滑块】的型号，主要用在家用电器、燃料喷射泵、泵、齿轮减速装置、振动筛、石油钻机、塔吊、破碎、给料机械、冶金起重机等各大领域

电话/微信：138-8949-5179

KWE30轴承是【INA轴承 > 滑块】的型号，主要用在家用电器、燃料喷射泵、泵、齿轮减速装置、振动筛、石油钻机、塔吊、破碎、给料机械、冶金起重机等各大领域。

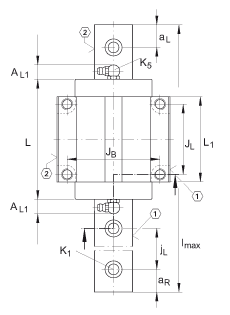

参数	值	备注
H	42 mm
B	90 mm
L	92,9 mm
1)		定位面
2)		标记
A₁	31 mm
A₂	9 mm
A₃	13 mm
A_L1	14 mm
a_{L max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	28 mm	公差: -0,004 / -0,05
G₂	M10	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M5 = 5.8M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140如有可能;，应有螺钉防松措施。
H₁	7 mm
H₄	14,6 mm
H₅	6 mm
h	21,5 mm
h₁	10,5 mm
J_B	72 mm
J_L	52 mm
j_L	80 mm
K₁	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
K₃	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
K₅	NIP-KE-M6	润滑接头
L₁	65,7 mm
l_max	2000 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
T₅	10 mm
m_W	1,2 kg	滑块的质量
m_S	4,2 kg/m	导轨的质量
C	22500 N	基本额定动载荷
C₀	29700 N	基本额定静载荷
M_0x	437 Nm	绕 X 轴的额定静扭矩
M_0y	335 Nm	绕 Y 轴的额定静扭矩
M_0z	335 Nm	绕 Z 轴的额定静扭矩
