KUSE55-HL轴承-INA KUSE55-HL轴承尺寸、图纸、价格

产品名称：	KUSE55-HL轴承	品牌：	INA
类型：	INA轴承 > 球单轨引导系统
描述：	KUSE55-HL轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在装卸搬运机械、印刷机械、减速装置、轧钢机辊颈、各类产业用减速机、石油钻机转环、矿山、制鞋、轻工机械、风力发电设备等各大领域

电话/微信：138-8949-5179

KUSE55-HL轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在装卸搬运机械、印刷机械、减速装置、轧钢机辊颈、各类产业用减速机、石油钻机转环、矿山、制鞋、轻工机械、风力发电设备等各大领域。

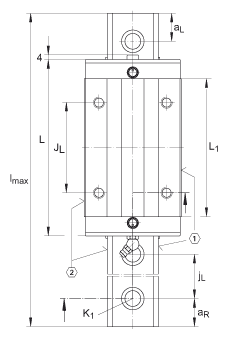

参数	值	备注
H	80 mm
B	100 mm
L	196,7 mm	用于密封润滑孔 N2 的最小覆盖长度
1)		定位面
2)		标记
A₁	23,5 mm
A₂	12,5 mm
A₃	20 mm
a_{L max}	107 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	107 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	53 mm	公差: -0,005 / -0,03
G₂	M12	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140
H₁	10,8 mm
H₅	11,75 mm
h	44 mm
h₁	26,5 mm
J_B	75 mm
J_L	95 mm
J_L5	39 mm	周围结构上润滑孔的位置。
j_L	120 mm
K₁	M14	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340
L₁	157,3 mm
l_max	2520 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
O	7x1,5 mm	DIN 3771
T₅	19 mm
m_W	5,9 kg	滑块的质量
m_S	15,7 kg/m	导轨的质量
C_I	125400 N	载荷方向 I:压缩载荷
C_{0 I}	312000 N	载荷方向 I:压缩载荷
C_II	100600 N	载荷方向 II:拉伸载荷
C_{0 II}	199400 N	载荷方向 II:拉伸载荷
C_III	87000 N	载荷方向 III:横向载荷
C_{0 III}	214000 N	载荷方向 III:横向载荷
M_0x	5584 Nm	绕 X 轴的额定静扭矩
M_0y	5633 Nm	绕 Y 轴的额定静扭矩
M_0z	5132 Nm	绕 Z 轴的额定静扭矩
