MEG20C2R460直线导轨-IKOO MEG20C2R460直线导轨尺寸、图纸、价格
IKOO MEG20C2R460直线导轨
| 产品名称： | MEG20C2R460直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > ME系列 | ||
| 描述： | MEG20C2R460导轨是【IKOO品牌下的ME系列】的型号，主要用在内燃机、空气压缩机、压缩机、大型农业机械、造纸机械、汽车转向销、挤压机、薄膜拉伸、土方机械、数控设备等各大领域 | ||
电话/微信：138-8949-5179
IKOO MEG20C2R460直线导轨详细信息
MEG20C2R460导轨是【IKOO品牌下的ME系列】的型号，主要用在内燃机、空气压缩机、压缩机、大型农业机械、造纸机械、汽车转向销、挤压机、薄膜拉伸、土方机械、数控设备等各大领域。
IKOO MEG20C2R460直线导轨详细参数
| 型号： | MEG20C2R460导轨 | 类型： | ME |
| 滑块 kg： | 0.18 | 滑轨 kg/m： | 1.57 |
| H： | 24 | H1： | 5.8 |
| N： | 18.5 | W2： | 52 |
| W3： | 41 | W4： | 5.5 |
| L1： | 57 | L2： | 26 |
| L3： | 38.4 | L4： | 61 |
| d1： | 4.5 | H2： | 7 |
| H3： | 4.5 | W： | 15 |
| H4： | 14.5 | d3： | 3.6 (4.5) |
| d4： | 6.5 (8 ) | h： | 4.5 (6 ) |
| E： | 20 | F： | 60 |
| 推荐的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M3x16 (M4x16) | 基本额定动 负荷(3) C N： | 7 640 |
| 基本额定静 负荷(3) C0N： | 9 390 | 额定静力矩(3) T0 N m： | 75.1 |
| 额定静力矩(3) Tx N m： | 57.6 333 | 额定静力矩(3) Ty N m： | 57.6 333 |

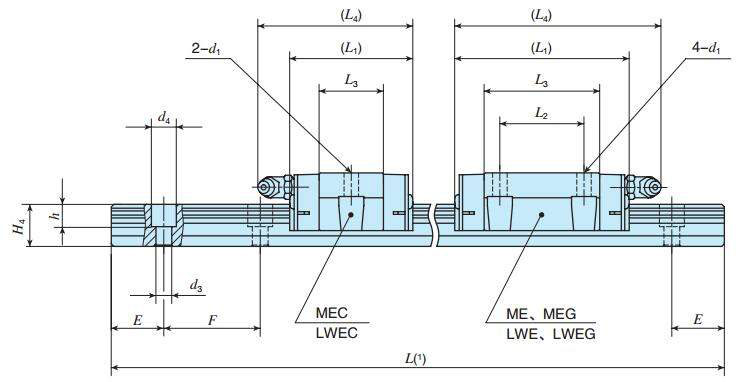

IKOO MEG20C2R460直线导轨尺寸图纸
