LWM4M2R800直线导轨-IKOO LWM4M2R800直线导轨尺寸、图纸、价格
IKOO LWM4M2R800直线导轨
| 产品名称： | LWM4M2R800直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWM系列 | ||
| 描述： | LWM4M2R800导轨是【IKOO品牌下的LWM系列】的型号，主要用在仪表、离心分离机、提升机、变速器、各类产业用减速机、制铁制钢机械、碾煤机、化纤机械、堆取料机、坦克等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWM4M2R800直线导轨详细信息
LWM4M2R800导轨是【IKOO品牌下的LWM系列】的型号，主要用在仪表、离心分离机、提升机、变速器、各类产业用减速机、制铁制钢机械、碾煤机、化纤机械、堆取料机、坦克等各大领域。
IKOO LWM4M2R800直线导轨详细参数
| 型号： | LWM4M2R800导轨 | 类型： | LWM |
| 滑动单元 kg： | 0.32 | 滑轨 kg/m： | 3.49 |
| H： | 21 | W： | 51 |
| H1： | 20 | W2： | 25 |
| W4： | 15 | W6： | 6 |
| L1： | 122 | L3： | 80.6 |
| n1 xF1： | 3x 20 | d1： | 6.8 |
| d2： | 11 | h1： | 6.2 |
| M1： | M 8 | R1： | — |
| d5： | 3 | h2： | 20 |
| W3： | 25 | W5： | 9 |
| d3： | 9 | d4： | 14 |
| h： | 9 | E： | 40 |
| F： | 80 | 附带滑动单元 安装用螺栓(2) 螺钉的公称X R： | M6x22 |
| 附带滑轨 安装用螺栓(2) 螺钉的公称x R： | M 8x22 | 基本额定动 负荷(3) C N： | 23 200 |
| 基本额定静 负荷(3) Co N： | 27 400 |

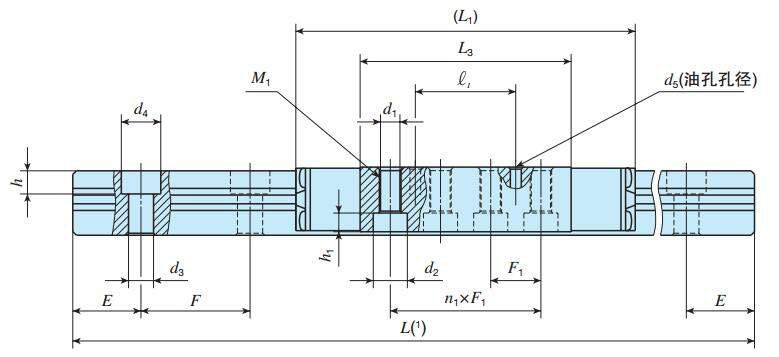

IKOO LWM4M2R800直线导轨尺寸图纸
