LWHT65C2R1500B直线导轨-IKOO LWHT65C2R1500B直线导轨尺寸、图纸、价格
IKOO LWHT65C2R1500B直线导轨
| 产品名称： | LWHT65C2R1500B直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWH系列 | ||
| 描述： | LWHT65C2R1500B导轨是【IKOO品牌下的LWH系列】的型号，主要用在建筑机械、高频马达、纺织机械传动轴、前轮、轧钢机齿轮箱座、机床等的变速装置、成形机、钟表、工程船舶、泥炮等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWHT65C2R1500B直线导轨详细信息
LWHT65C2R1500B导轨是【IKOO品牌下的LWH系列】的型号，主要用在建筑机械、高频马达、纺织机械传动轴、前轮、轧钢机齿轮箱座、机床等的变速装置、成形机、钟表、工程船舶、泥炮等各大领域。
IKOO LWHT65C2R1500B直线导轨详细参数
| 型号： | LWHT65C2R1500B导轨 | 类型： | LWH |
| 滑块 kg： | 3.17 | 滑轨 kg/m： | 10.7 |
| H： | 60 | H1： | 10 |
| N： | 37.5 | W2： | 120 |
| W3： | 100 | W4： | 10 |
| L1： | 147 | L2： | 80 |
| L3： | 103.4 | L4： | 158 |
| d1(2)： | — | M1： | M12 |
| H2： | 15 | H3： | 13 |
| H5： | — | W： | 45 |
| H4： | 34 | d3： | — |
| d4： | — | h： | — |
| M： | M16 | h1(3)： | 29 |
| h2： | 17 | E： | 52.5 |
| F： | 105 | 附带的滑轨(4) 安装用螺栓 mm 螺钉的公称x R： | — |
| 基本额定动 负荷(5) C N： | 74 600 | 基本额定静 负荷(5) C0N： | 80 200 |
| 额定静力矩(5) T0 N m： | 1 610 | 额定静力矩(5) Tx N m： | 1 150 6 190 |
| 额定静力矩(5) Ty N m： | 1 060 5 690 |

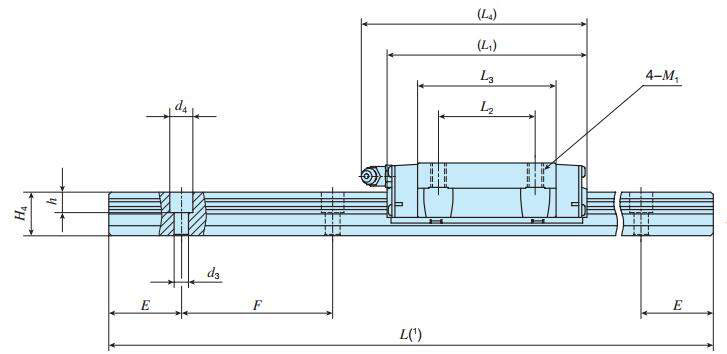

IKOO LWHT65C2R1500B直线导轨尺寸图纸
