MES20C2R340直线导轨-IKOO MES20C2R340直线导轨尺寸、图纸、价格
IKOO MES20C2R340直线导轨
| 产品名称： | MES20C2R340直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > ME系列 | ||
| 描述： | MES20C2R340导轨是【IKOO品牌下的ME系列】的型号，主要用在通用电动机、各类变速器、汽车发动机、铁路车辆、轧钢机齿轮箱座、机床等的变速装置、轧钢机轧制螺杆用减速机、医药设备、工程船舶、太阳能发电设备等各大领域 | ||
电话/微信：138-8949-5179
IKOO MES20C2R340直线导轨详细信息
MES20C2R340导轨是【IKOO品牌下的ME系列】的型号，主要用在通用电动机、各类变速器、汽车发动机、铁路车辆、轧钢机齿轮箱座、机床等的变速装置、轧钢机轧制螺杆用减速机、医药设备、工程船舶、太阳能发电设备等各大领域。
IKOO MES20C2R340直线导轨详细参数
| 型号： | MES20C2R340导轨 | 类型： | ME |
| 滑块 kg： | 0.09 | 滑轨 kg/m： | 1.57 |
| H： | 24 | H1： | 5.8 |
| N： | 9.5 | W2： | 34 |
| W3： | 26 | W4： | 4 |
| L1： | 41 | L2： | — |
| L3： | 22.4 | L4： | 45 |
| M1： | M4×7 | H3： | 4.5 |
| W： | 15 | H4： | 14.5 |
| d3： | 3.6 (4.5) | d4： | 6.5 (8 ) |
| h： | 4.5 (6 ) | E： | 20 |
| F： | 60 | 推荐的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M3x16 (M4x16) |
| 基本额定动 负荷(3) C N： | 5 240 | 基本额定静 负荷(3) C0N： | 5 480 |
| 额定静力矩(3) T0 N m： | 43.8 | 额定静力矩(3) Tx N m： | 21.3 149 |
| 额定静力矩(3) Ty N m： | 21.3 149 |

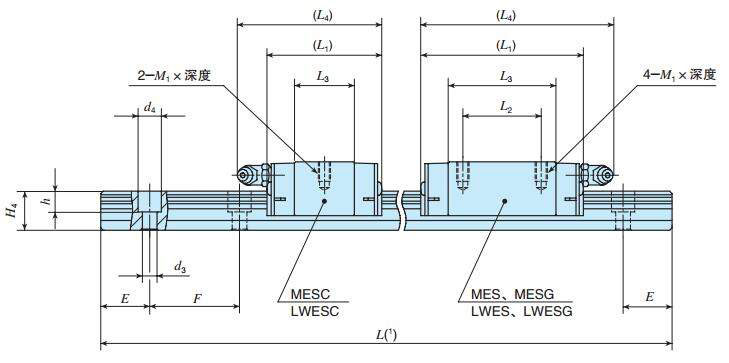

IKOO MES20C2R340直线导轨尺寸图纸
