LWHDG12C2R320SL直线导轨-IKOO LWHDG12C2R320SL直线导轨尺寸、图纸、价格
IKOO LWHDG12C2R320SL直线导轨
| 产品名称： | LWHDG12C2R320SL直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWH系列 | ||
| 描述： | LWHDG12C2R320SL导轨是【IKOO品牌下的LWH系列】的型号，主要用在农业机械、小型汽车前轮、提升机、差速器、造纸机械、耕耘机、钢铁厂、音像设备、平地机、机场加油机等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWHDG12C2R320SL直线导轨详细信息
LWHDG12C2R320SL导轨是【IKOO品牌下的LWH系列】的型号，主要用在农业机械、小型汽车前轮、提升机、差速器、造纸机械、耕耘机、钢铁厂、音像设备、平地机、机场加油机等各大领域。
IKOO LWHDG12C2R320SL直线导轨详细参数
| 型号： | LWHDG12C2R320SL导轨 | 类型： | LWH |
| 滑块 kg： | 0.018 | 滑轨 kg/m： | 0.32 |
| H： | 11 | H1： | 2.1 |
| N： | 4 | W2： | 16 |
| W3： | 10 | W4： | 3 |
| L1： | 30.5 | L2： | 10 |
| L3： | 21.7 | L4： | — |
| M1： | M2x2.5 | H3： | 3 |
| W： | 8 | H4： | 6 |
| d3： | 2.4 | d4： | 4.2 |
| h： | 2.3 | E： | 10 |
| F： | 20 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M2x8 |
| 基本额定动 负荷(3) C N： | 1 910 | 基本额定静 负荷(3) C0N： | 2 970 |
| 额定静力矩(3) T0 N m： | 12.3 | 额定静力矩(3) Tx N m： | 10.4 55.4 |
| 额定静力矩(3) Ty N m： | 8.8 46.4 |

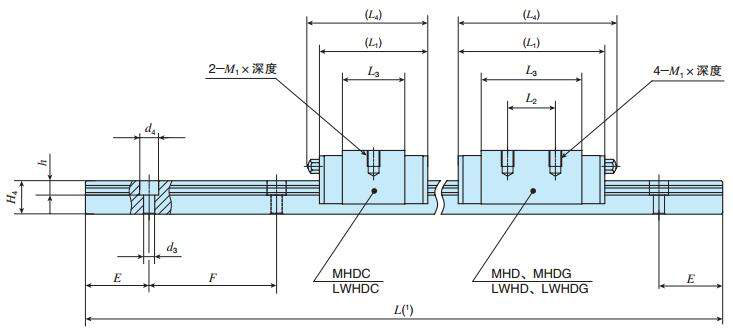

IKOO LWHDG12C2R320SL直线导轨尺寸图纸
