LRXDG12C2R560SL直线导轨-IKOO LRXDG12C2R560SL直线导轨尺寸、图纸、价格
IKOO LRXDG12C2R560SL直线导轨
| 产品名称： | LRXDG12C2R560SL直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LRX系列 | ||
| 描述： | LRXDG12C2R560SL导轨是【IKOO品牌下的LRX系列】的型号，主要用在建筑机械、高频马达、燃汽轮机、前轮、印刷机械、机床主轴、成形机、音像设备、挖掘机、泥炮等各大领域 | ||
电话/微信：138-8949-5179
IKOO LRXDG12C2R560SL直线导轨详细信息
LRXDG12C2R560SL导轨是【IKOO品牌下的LRX系列】的型号，主要用在建筑机械、高频马达、燃汽轮机、前轮、印刷机械、机床主轴、成形机、音像设备、挖掘机、泥炮等各大领域。
IKOO LRXDG12C2R560SL直线导轨详细参数
| 型号： | LRXDG12C2R560SL导轨 | 类型： | LRX |
| 滑块 kg： | 0.097 | 滑轨 kg/m： | 0.92 |
| H： | 20 | H1： | 3 |
| N： | 7.5 | W2： | 27 |
| W3： | 15 | W4： | 6 |
| L1： | 58 | L2： | 15 |
| L3： | 35.8 | L4： | 61 |
| M1x深度： | M4 x4.5 | H3： | 4 |
| W： | 12 | H4： | 12 |
| d3： | 3.5 | d4： | 6 |
| h： | 4.5 | E： | 20 |
| F： | 40 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M3x12 |
| 基本额定动 负荷(3) C N： | 7 710 | 基本额定静 负荷(3) C0N： | 14 600 |
| 额定静力矩(3) T0 N m： | 111 | 额定静力矩(3) Tx N m： | 88.6 581 |
| 额定静力矩(3) Ty N m： | 88.6 581 |

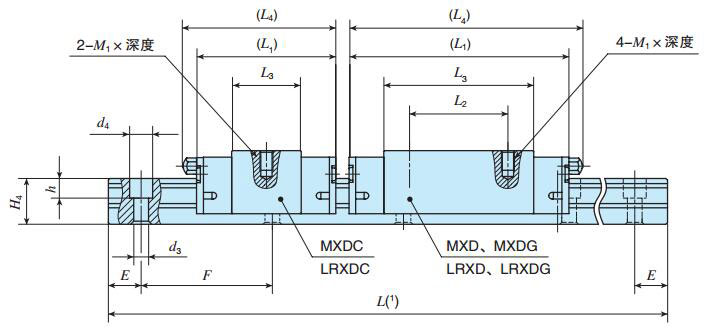

IKOO LRXDG12C2R560SL直线导轨尺寸图纸
