MHTL30C2R800直线导轨-IKOO MHTL30C2R800直线导轨尺寸、图纸、价格
IKOO MHTL30C2R800直线导轨
| 产品名称： | MHTL30C2R800直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > MH系列 | ||
| 描述： | MHTL30C2R800导轨是【IKOO品牌下的MH系列】的型号，主要用在家用电器、油泵、燃汽轮机、机床主轴、振动筛、石油钻机、塔吊、薄膜拉伸、给料机械、塔式车库等各大领域 | ||
电话/微信：138-8949-5179
IKOO MHTL30C2R800直线导轨详细信息
MHTL30C2R800导轨是【IKOO品牌下的MH系列】的型号，主要用在家用电器、油泵、燃汽轮机、机床主轴、振动筛、石油钻机、塔吊、薄膜拉伸、给料机械、塔式车库等各大领域。
IKOO MHTL30C2R800直线导轨详细参数
| 型号： | MHTL30C2R800导轨 | 类型： | MH |
| 滑块 kg： | 1.79 | 滑轨 kg/m： | 6.85 |
| H： | 48 | H1： | 10 |
| N： | 33 | W2： | 100 |
| W3： | 82 | W4： | 9 |
| L1： | 123 | L2： | 62 |
| L3： | 86.2 | L4： | 135 |
| d1(2)： | — | M1： | M10 |
| H2： | 13 | H3： | 10 |
| W： | 34 | H4： | 28 |
| d3： | 9 | d4： | 14 |
| h： | 12 | M： | — |
| h1(3)： | — | h2： | — |
| E： | 40 | F： | 80 |
| 附带的滑轨(4) 安装用螺栓 mm 螺钉的公称x R： | M8x28 | 基本额定动 负荷(5) C N： | 48 700 |
| 基本额定静 负荷(5) C0N： | 53 700 | 额定静力矩(5) T0 N m： | 823 |
| 额定静力矩(5) Tx N m： | 631 3 480 | 额定静力矩(5) Ty N m： | 579 3190 |

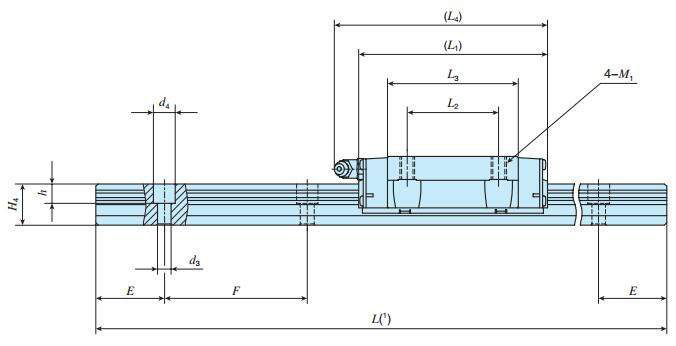

IKOO MHTL30C2R800直线导轨尺寸图纸
