HCR15A3+60/300R直线导轨-THK HCR15A3+60/300R直线导轨尺寸、图纸、价格
THK HCR15A3+60/300R直线导轨
| 产品名称： | HCR15A3+60/300R直线导轨 | 品牌： | THK |
|---|---|---|---|
| 类型： | THK直线导轨 > HCR系列 | ||
| 描述： | HCR15A3+60/300R导轨是【THK品牌下的HCR系列】的型号，主要用在各种产业机械、离心分离机、减速装置、变速器、轧钢机齿轮箱座、石油钻机转环、发电厂、音像设备、凿岩机械、塔式车库等各大领域 | ||
电话/微信：138-8949-5179
THK HCR15A3+60/300R直线导轨详细信息
HCR15A3+60/300R导轨是【THK品牌下的HCR系列】的型号，主要用在各种产业机械、离心分离机、减速装置、变速器、轧钢机齿轮箱座、石油钻机转环、发电厂、音像设备、凿岩机械、塔式车库等各大领域。
THK HCR15A3+60/300R直线导轨详细参数
| 型号： | HCR15A3+60/300R导轨 | 类型： | HCR |
| 滑块数： | 2 | 导轨半径（mm)： | 300 |
| 一般货期： | 98日 | 种类： | R滚动导轨 |
| 套装产品/单件产品： | 套装产品 | 滑块形状： | 宽幅型 |
| 材质： | 碳素钢 | 导轨种类： | 标准型 |
| 导轨宽度 W1(mm)： | 15 | 安装高度 M(mm)： | 24 |
| 组装于单轴的LM滑块数（个）： | 2 | 钢珠排列： | 4列圆弧 |
| 保持器： | 无 | 润滑装置： | 涂润滑油 |
| 径向间隙： | 轻预压 | 精度等级： | 普通级 |
| 滑块外形尺寸W(mm)： | 47 | 滑块外形尺寸L(mm)： | - |
| 滑块安装孔： | 螺纹孔 | 滑块安装孔数（个）： | 4 |
| 安装孔尺寸S(M)： | M5 | 安装孔螺纹深度： | 贯通 |
| 滑块尺寸L1(mm)： | 38.8 | LM轨道半径(mm)： | 150～400 |
| R中心角（°）： | 60 | 滚动体： | 滚珠 |
| 基本额定动负荷C： | 8330 | 基本额定静负荷 Co(N)： | 13500 |
| 容许静力矩 MA(N*M)： | 80.5 | 容许静力矩 MB(N*M)： | 80.5 |
| 容许静力矩 MC(N*M)： | 84.4 |

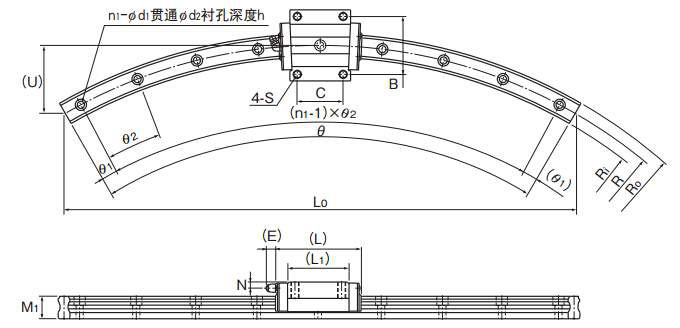

THK HCR15A3+60/300R直线导轨尺寸图纸
