TKDM9-W轴承-INA TKDM9-W轴承尺寸、图纸、价格
INA TKDM9-W轴承
| 产品名称： | TKDM9-W轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 导轨 | ||
| 描述： | TKDM9-W轴承是【INA轴承 > 导轨】的型号，主要用在电气装置部件、机床主轴、桥式起重机、汽车、振动筛、汽车转向销、船舶用螺旋桨轴、破碎、土方机械、摩天轮等各大领域 | ||
电话/微信：138-8949-5179
INA TKDM9-W轴承详细信息
TKDM9-W轴承是【INA轴承 > 导轨】的型号，主要用在电气装置部件、机床主轴、桥式起重机、汽车、振动筛、汽车转向销、船舶用螺旋桨轴、破碎、土方机械、摩天轮等各大领域。
INA TKDM9-W轴承详细参数
| 参数 | 值 | 备注 |
| h | 7 mm | |
| b | 18 mm | |
| lmax | 690 mm | 导轨的最大长度为 L max；更长的导轨需通过协商定制。可用的标准长度：90 mm:0.08 kg120 mm:0.11 kg150 mm:0.14 kg180 mm:0.16 kg240 mm:0.22 kg300 mm:0.27 kg690 mm:0.62 kg |
| aL max | 20,5 mm | |
| aL min | 5,5 mm | |
| aR max | 20,5 mm | |
| aR min | 5,5 mm | |
| h1 | 2,5 mm | |
| jL | 30 mm | |
| K1 | M3 | 根据 DIN ISO 4762-12.9的螺钉如果有调节螺钉，应有螺钉防松措施。最大锁紧力矩（Nm）：M2 = 0.6M3 = 2.2M4 = 5 |
| mS | 0,9 kg/m | 导轨的质量 |

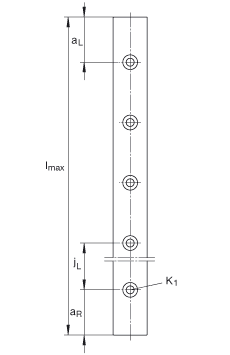

INA TKDM9-W轴承尺寸图纸
