TKDM5-W轴承-INA TKDM5-W轴承尺寸、图纸、价格
INA TKDM5-W轴承
| 产品名称： | TKDM5-W轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 导轨 | ||
| 描述： | TKDM5-W轴承是【INA轴承 > 导轨】的型号，主要用在飞机喷气式发动机、空气压缩机、变速器、大型农业机械、铁路车辆车轴、耕耘机、燃机、烟草机械、地基处理机械、钢包回转台等各大领域 | ||
电话/微信：138-8949-5179
INA TKDM5-W轴承详细信息
TKDM5-W轴承是【INA轴承 > 导轨】的型号，主要用在飞机喷气式发动机、空气压缩机、变速器、大型农业机械、铁路车辆车轴、耕耘机、燃机、烟草机械、地基处理机械、钢包回转台等各大领域。
INA TKDM5-W轴承详细参数
| 参数 | 值 | 备注 |
| h | 4 mm | |
| b | 10 mm | |
| lmax | 300 mm | 导轨的最大长度为 L max；更长的导轨需通过协商定制。可用的标准长度：60 mm:0.017 kg80 mm:0.022 kg120 mm:0.034 kg160 mm:0.045 kg220 mm:0.062 kg280 mm:0.078 kg300 mm:0.084 kg |
| aL max | 14,5 mm | |
| aL min | 4,5 mm | |
| aR max | 14,5 | |
| aR min | 4,5 | |
| h1 | 2,4 mm | |
| jL | 20 mm | |
| K1 | M2,5 | 根据 DIN ISO 4762-12.9的螺钉如果有调节螺钉，应有螺钉防松措施。最大锁紧力矩（Nm）：M2 = 0.6M3 = 2.2M4 = 5 |
| mS | 0,28 kg/m | 导轨的质量 |

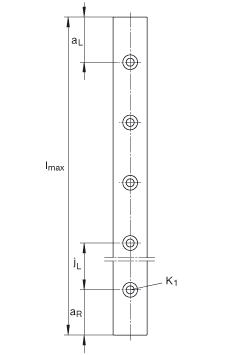

INA TKDM5-W轴承尺寸图纸
