TKDM12-W轴承-INA TKDM12-W轴承尺寸、图纸、价格
INA TKDM12-W轴承
| 产品名称： | TKDM12-W轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 导轨 | ||
| 描述： | TKDM12-W轴承是【INA轴承 > 导轨】的型号，主要用在铁路车辆、小型汽车前轮、发电机、差速器、木工机械、汽车转向销、冶炼厂、音像设备、掘进机、正面吊等各大领域 | ||
电话/微信：138-8949-5179
INA TKDM12-W轴承详细信息
TKDM12-W轴承是【INA轴承 > 导轨】的型号，主要用在铁路车辆、小型汽车前轮、发电机、差速器、木工机械、汽车转向销、冶炼厂、音像设备、掘进机、正面吊等各大领域。
INA TKDM12-W轴承详细参数
| 参数 | 值 | 备注 |
| h | 8 mm | |
| b | 24 mm | |
| lmax | 680 mm | 导轨的最大长度为 L max；更长的导轨需通过协商定制。可用的标准长度：120 mm:0.17 kg160 mm:0.22 kg240 mm:0.33 kg320 mm:0.45 kg400 mm:0.56 kg480 mm:0.67 kg680 mm:0.95 kg |
| aL max | 26,5 mm | |
| aL min | 6,5 mm | |
| aR max | 26,5 mm | |
| aR min | 6,5 mm | |
| h1 | 3,5 mm | |
| jL | 40 mm | |
| K1 | M4 | 根据 DIN ISO 4762-12.9的螺钉如果有调节螺钉，应有螺钉防松措施。最大锁紧力矩（Nm）：M2 = 0.6M3 = 2.2M4 = 5 |
| mS | 1,39 kg/m | 导轨的质量 |

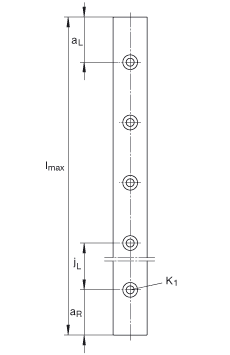

INA TKDM12-W轴承尺寸图纸
