RWU35-E-HL轴承-INA RWU35-E-HL轴承尺寸、图纸、价格
INA RWU35-E-HL轴承
| 产品名称： | RWU35-E-HL轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 滑块 | ||
| 描述： | RWU35-E-HL轴承是【INA轴承 > 滑块】的型号，主要用在仪表、罗茨鼓风机、桥式起重机、建筑机械、印刷机械、制铁制钢机械、碾煤机、陶瓷机械、堆取料机、厨具设备等各大领域 | ||
电话/微信：138-8949-5179
INA RWU35-E-HL轴承详细信息
RWU35-E-HL轴承是【INA轴承 > 滑块】的型号，主要用在仪表、罗茨鼓风机、桥式起重机、建筑机械、印刷机械、制铁制钢机械、碾煤机、陶瓷机械、堆取料机、厨具设备等各大领域。
INA RWU35-E-HL轴承详细参数
| 参数 | 值 | 备注 |
| H | 55 mm | |
| B | 70 mm | |
| L | 148,7 mm | 因为上部润滑孔的原因，滑块需要被覆盖的最小长度。 |
| 1) | 定位面 | |
| 2) | 标记 | |
| 5) | 安装螺钉 | |
| A1 | 18 mm | |
| A3 | 13,6 mm | |
| A4 | 12,6 mm | |
| aL max | 31 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 31 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 34 mm | 公差: -0,005 / -0,035 |
| G2 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220 |
| GS | M2,5x3 | DIN EN ISO 4026 |
| H1 | 6,5 mm | |
| H4 | 41,9 mm | |
| H5 | 10,8 mm | |
| h | 30 mm | |
| h1 | 17,5 mm | 公差: +/-0,5 |
| JB | 50 mm | |
| JL | 72 mm | |
| JL5 | 22,2 mm | 周围结构上润滑孔的位置。 |
| JL6 | 32,4 mm | |
| jL | 40 mm | |
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 17M8 = 41M12 = 140M14 = 220M16 = 340M24 = 1100 |
| L1 | 111 mm | |
| LS | 2,2 mm | |
| lmax | 2960 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。 |
| N2 | 6 mm | 周边结构润滑孔的最大直径。 |
| N3 | M6 | 最大螺钉深度 6 mm |
| N4 | M6 | |
| O | 10x1,5 mm | DIN 3771 |
| T5 | 10 mm | |
| W10 | 10 mm | 距平面侧的宽度 |
| W7 | 7 mm | 距平面侧的宽度 |
| W8 | 8 mm | 距平面侧的宽度 |
| mW | 2,14 kg | 滑块的质量 |
| mS | 5,9 kg/m | 导轨的质量 |
| C | 70000 N | 基本额定动载荷 |
| C0 | 175000 N | 基本额定静载荷 |
| M0x | 1500 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 3350 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 3000 Nm | 绕 Z 轴的额定静扭矩 |

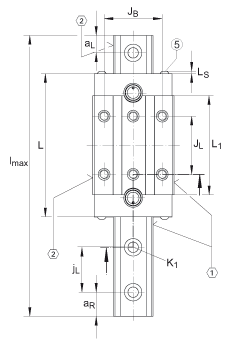

INA RWU35-E-HL轴承尺寸图纸
