RWS1808-225-x225-x172轴承-INA RWS1808-225-x225-x172轴承尺寸、图纸、价格

产品名称：	RWS1808-225-x225-x172轴承	品牌：	INA
类型：	INA轴承 > 平板保持架
描述：	RWS1808-225-x225-x172轴承是【INA轴承 > 平板保持架】的型号，主要用在内燃机、空气压缩机、木工机械、大型农业机械、造纸机械、耕耘机、挤压机、化纤机械、地基处理机械、数控设备等各大领域

电话/微信：138-8949-5179

RWS1808-225-x225-x172轴承是【INA轴承 > 平板保持架】的型号，主要用在内燃机、空气压缩机、木工机械、大型农业机械、造纸机械、耕耘机、挤压机、化纤机械、地基处理机械、数控设备等各大领域。

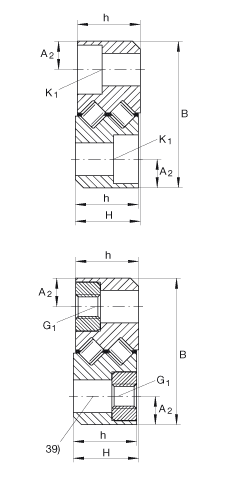

参数	值	备注
C₁	225 mm
L	225 mm	举例：内导轨对的长度 C1 = 125 mm要求行程为 20mmh 是行程＝下一个行程距工作台 22mm z 是安全余量＝ 10mmL 是外导轨对的长度L = C 1 + h + zL = 125 mm + 22 mm + 10 mm = 157 mm（下一个标准长度L = 175 mm）用于同样长度导轨的订货数据 (C1 = L) = RWS1808-125/125x22用于不同长度导轨的订货数据 (C1 = L) = RWS1808-125/175x22
h_x	172 mm	行程
H	8 mm
1)		保持架间隔 ak取决于周边结构
2)		相同长度的导轨对 1 和 2 （微型直线导向）
3)		不同长度的导轨对 1 和 2 （微型直线导向）
38)		标准安装孔
39)		带 ESM
A₂	3,5 mm
a_L	12,5 mm
a_R	12,5 mm
B	18 mm
C₈	3 mm
FP 1		导轨对 1
FP 2		导轨对 2
G₁	M3 mm	根据 DIN 912-12.9 的螺钉；最大锁紧力矩：2.2 Nm
h	7,9 mm
j_L	25 mm
K₁	M3 mm	根据 DIN 912-12.9 的螺钉；最大锁紧力矩：2.2 Nm
L_max	350 mm	导轨的最大工作长度。如有需求，也提供特殊设计。
m_RWT	206 g	导轨 RWT 的质量
C	17500 N	基本额定载荷
C₀	45500 N	基本额定载荷
M_0x	35 + ak x 22 Nm	额定扭矩Mox = kM + ai xW Moxai[mm]:最小内部宽度kM:扭矩常量W Mox[Nm]:绕 X 轴的静力矩系数
M_0y	1030 Nm	额定扭矩
M_0z	1030 Nm	额定扭矩
