MLFI140-3ZR轴承-INA MLFI140-3ZR轴承尺寸、图纸、价格
INA MLFI140-3ZR轴承
| 产品名称： | MLFI140-3ZR轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 直线执行器 | ||
| 描述： | MLFI140-3ZR轴承是【INA轴承 > 直线执行器】的型号，主要用在各种产业机械、高频马达、汽车发动机、前轮、减速装置、机床等的变速装置、发电厂、医药设备、工程船舶、冶金起重机等各大领域 | ||
电话/微信：138-8949-5179
INA MLFI140-3ZR轴承详细信息
MLFI140-3ZR轴承是【INA轴承 > 直线执行器】的型号，主要用在各种产业机械、高频马达、汽车发动机、前轮、减速装置、机床等的变速装置、发电厂、医药设备、工程船舶、冶金起重机等各大领域。
INA MLFI140-3ZR轴承详细参数
| 参数 | 值 | 备注 |
| H | 105 mm | |
| B | 176 mm | |
| L | 240 mm | |
| 1) | L2 = 总行程 + L1 + 12L tot = 总行程 + L1 + 12 + 2 x L4总行程= 有效行程 + 2 x S（mm）注意：允差S指一个安全范围，应该至少为85 mm。最大支承轨长度8000 mm。 | |
| 2) | DIN 3405-AM6 标准的漏斗型润滑嘴 | |
| B2 | 80 mm | 槽宽8 mm |
| B3 | 130 mm | 槽宽8 mm |
| B5 | 70 mm | 槽宽8 mm |
| B6 | 140 mm | 槽宽8 mm |
| B7 | 180 mm | |
| B8 | 8 mm | 公差:P9; 根据 DIN 6885-1 标准的版本 A |
| B9 | 195 mm | |
| D | 80 mm | |
| D3 | 30 mm | T 型槽的利用受孔的限制 |
| H1 | 45,5 mm | |
| H2 | 85,5 mm | |
| H3 | 25 mm | 槽宽8 mm |
| H4 | 74,5 mm | |
| H5 | 45 mm | 槽宽5 mm |
| L1 | 282 mm | |
| L4 | 80 mm | |
| L5 | 40 mm | |
| L6 | 73 mm | T 型槽的利用受孔的限制 |
| L8 | 94 mm | |
| O | M6 | |
| X | 120 mm | |
| Y | 24 mm | |
| mLaw | 5,5 kg | 滑块的质量 |
| mtot | (Ltot - 160) x 0,0138 + 12,7 kg | 质量 |
| Fy per | 2400 N | 导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联;合载荷时，这些值必须减小。 |
| F0y per | 4000 N | 导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联;合载荷时，这些值必须减小。 |
| Fz per | 4500 N | 导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联;合载荷时，这些值必须减小。 |
| F0z per | 4500 N | 导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联;合载荷时，这些值必须减小。 |
| M0x per | 320 Nm | 滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联;合载荷时，这些值必须减小。 |
| M0y per | 210 Nm | 滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联;合载荷时，这些值必须减小。 |
| M0z per | 180 Nm | 滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联;合载荷时，这些值必须减小。 |
| ly | 1636 cm^4 | 支撑轨的几何转动惯量 |
| lz | 200 cm^4 | 支撑轨的几何转动惯量 |
| 3 x 40 AT 10 | 齿形带 | |
| 4500 N | 齿形带的许用工作载荷 | |
| 115 Nm | 最大驱动力矩 | |
| 0,75 kg/m | 齿形带的质量 | |
| 160 mm/Umdr | 进给量(mm/转) | |
| 8,2 x 10^-4 kg x m^2 | 两个齿轮的质量惯性矩 |

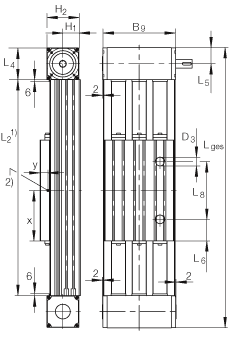

INA MLFI140-3ZR轴承尺寸图纸
