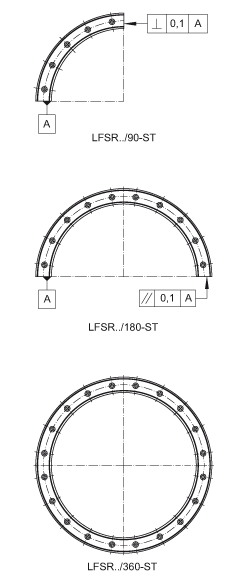

LFSR52-500-360-St轴承-INA LFSR52-500-360-St轴承尺寸、图纸、价格

产品名称：	LFSR52-500-360-St轴承	品牌：	INA
类型：	INA轴承 > 导轨
描述：	LFSR52-500-360-St轴承是【INA轴承 > 导轨】的型号，主要用在内燃机、燃汽轮机、挖土机履带轮、后轮、木工机械、石油钻机、挤压机、制鞋、给料机械、数控设备等各大领域

电话/微信：138-8949-5179

LFSR52-500-360-St轴承是【INA轴承 > 导轨】的型号，主要用在内燃机、燃汽轮机、挖土机履带轮、后轮、木工机械、石油钻机、挤压机、制鞋、给料机械、数控设备等各大领域。

参数	值	备注
h	34 mm
b	52 mm
R	500 mm
a₂	42 mm
b₁	40 mm
d_LW	10 mm
h₁	21 mm
h₄	25,1 mm
N₁	11	根据 DIN ISO 4762-8.8的固定螺钉
N₃	19 mm
r₁	474 mm
x	20	节圆为 r1 的孔的数量
α	18 °
α/2	9 °
β	360 °
m_S	31,2 kg	导轨的质量
		注意：如果曲导轨要和直导轨结合使用，则必须作为单元一起订货。
