LFS52-CHE轴承-INA LFS52-CHE轴承尺寸、图纸、价格

产品名称：	LFS52-CHE轴承	品牌：	INA
类型：	INA轴承 > 导轨
描述：	LFS52-CHE轴承是【INA轴承 > 导轨】的型号，主要用在仪表、差速器小齿轮轴、燃汽轮机、小齿轮轴、减速装置、机床主轴、碾煤机、玩具、挖掘机、钢包回转台等各大领域

电话/微信：138-8949-5179

LFS52-CHE轴承是【INA轴承 > 导轨】的型号，主要用在仪表、差速器小齿轮轴、燃汽轮机、小齿轮轴、减速装置、机床主轴、碾煤机、玩具、挖掘机、钢包回转台等各大领域。

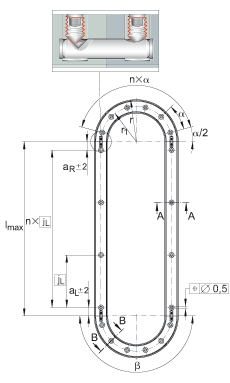

参数	值	备注
h	34 mm
b	42 mm
l_max	8000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
1)		下面的标记
a₂	37 mm
a₆	21 mm
a_{L max}	110 mm	aL 和 aR 取决于导轨长度 L
a_{L min}	17 mm	aL 和 aR 取决于导轨长度 L
a_{R max}	110 mm	aL 和 aR 取决于导轨长度 L
a_{R min}	17 mm	aL 和 aR 取决于导轨长度 L
b₁	36 mm
d_LW	10 mm
e_z	16 mm
h₁	21 mm
h₂	3 mm
h₄	25,1 mm
j_L	125 mm
l_y	75367 mm^4
l_z	62469 mm^4
LF_Q	555 mm^2	横截面积
N₁	11 mm	符合 DIN 912- 8.8(DIN EN ISO 4762)的螺栓，在最大载荷下需要支撑垫圈，符合 DIN 433 (DIN EN ISO 4762)。
N₃	19 mm
W_y	4558 mm^3
W_z	3904 mm^3
m_S	2100 g/m	导轨的质量
		订货型号：- 具有耐腐蚀性能;的导轨：LFS..-RB
		对 LFS..-CH, -CHE, -CHEE, -FH, -FHE, -FHEE 的弹性模量:72,000 N/mm2
