LFLL52-SF轴承-INA LFLL52-SF轴承尺寸、图纸、价格

产品名称：	LFLL52-SF轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	LFLL52-SF轴承是【INA轴承 > 滑块】的型号，主要用在飞机喷气式发动机、燃汽轮机、汽车发动机、后轮、木工机械、石油钻机、燃机、洗染、解体机、钢包回转台等各大领域

电话/微信：138-8949-5179

LFLL52-SF轴承是【INA轴承 > 滑块】的型号，主要用在飞机喷气式发动机、燃汽轮机、汽车发动机、后轮、木工机械、石油钻机、燃机、洗染、解体机、钢包回转台等各大领域。

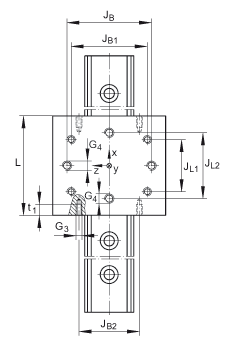

参数	值	备注
H₁	45 mm
B	120 mm
L	100 mm
A₄	9,75 mm
G₃	M6
G₄	M10
H		滑块和导轨的总高度（轴向偏移量： +/-1):H = 54.3 mm对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZH = 38.2 mm对 LFS..-F, -FEH = 118.9 mm对 LFS..-M导轨 LFS..-M 只能;和带可调游隙的滑块一起使用。如果要使用 SF 和 LFCL 滑块，请先和我们联;系
H₂	29,2 mm	轴向偏移量： +/-1
H₃	19,5 mm
J_B	90 mm	公差: +/-0,2
J_B1	83 mm
J_B2	65 mm
J_L1	60 mm
J_L2	70 mm	公差: +/-0,2
t₁	12 mm
m_W	1000 g	非定位轴承滑块，无游隙
		基本额定载荷不适用于 "-RB" 设计。
C_z	17000 N	z 方向的基本额定动载荷
C_0z	19000 N	z 方向的基本额定静载荷
M_0y	550 Nm	绕 Y 轴的额定静扭矩
		订货型号：- 不带孔的导轨：LFS..-OL
	LFR2202-10-2RSR-RNA	使用的滚轮轴的直径：10 mm对于替换零件的订货，请和我们联;系。
	LFS52	基于此导轨的基本额定载荷和额定扭矩的计算
		通过协商，也可提供耐腐蚀设计。
