LFL52-E-SF轴承-INA LFL52-E-SF轴承尺寸、图纸、价格

产品名称：	LFL52-E-SF轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	LFL52-E-SF轴承是【INA轴承 > 滑块】的型号，主要用在铁路车辆、燃料喷射泵、中型及大型电动机、齿轮减速装置、轧钢机辊道子、起重机吊钩、冶炼厂、钟表、专用车、正面吊等各大领域

电话/微信：138-8949-5179

LFL52-E-SF轴承是【INA轴承 > 滑块】的型号，主要用在铁路车辆、燃料喷射泵、中型及大型电动机、齿轮减速装置、轧钢机辊道子、起重机吊钩、冶炼厂、钟表、专用车、正面吊等各大领域。

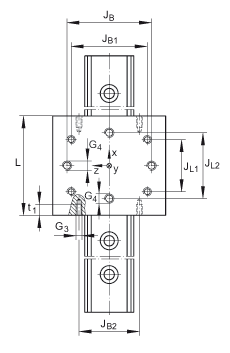

参数	值	备注
H₁	53,8 mm
B	135 mm
L	150 mm
A₄	12 mm
G₃	M6
G₄	M10
H		滑块和导轨的总高度：H = 60.4 mm对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZH = 44.3 mm对 LFS..-F, -FEH = 125 mm对 LFS..-M导轨 LFS..-M 只能;和带可调游隙的滑块一起使用。如果要使用 SF 和 LFCL 滑块，请先和我们联;系
H₂	35,3 mm	公差: +0,3
H₃	24 mm
J_B	105 mm	公差: +/-0,2
J_B1	90 mm
J_B2	65 mm
J_L1	105 mm
J_L2	110 mm	公差: +/-0,2
t₁	12 mm
m_W	1900 g	滑块的质量
M_A	40 Nm	适用于标准设计。对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。
M_A	23 Nm	可采用耐腐蚀设计 "RB"。对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。
		基本额定载荷不适用于 "-RB" 设计。
C_y	17800 N	y 方向的基本额定动载荷
C_0y	8900 N	y 方向的基本额定静载荷
C_z	28400 N	z 方向的基本额定动载荷
C_0z	15500 N	z 方向的基本额定静载荷
M_0x	180 Nm	绕 X 轴的额定静扭矩
M_0y	800 Nm	绕 Y 轴的额定静扭矩
M_0z	460 Nm	绕 Z 轴的额定静扭矩
		订货型号：- 耐腐蚀设计:滑块：LFCL..-RB导轨：LFS..-RB滚轮:LFR..-2RSR-RB- 不带孔的导轨：LFS..-OL
	LFR5301-10-2Z	使用的滚轮轴的直径：10 mm对于替换零件的订货，请和我们联;系。
	LFS52-E	基于此导轨的基本额定载荷和额定扭矩的计算
