LFKL20-SF轴承-INA LFKL20-SF轴承尺寸、图纸、价格

产品名称：	LFKL20-SF轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	LFKL20-SF轴承是【INA轴承 > 滑块】的型号，主要用在后轮、燃汽轮机、变速器、后轮、振动筛、起重机吊钩、水力发电机、医药设备、强夯机、焊接机器人等各大领域

电话/微信：138-8949-5179

LFKL20-SF轴承是【INA轴承 > 滑块】的型号，主要用在后轮、燃汽轮机、变速器、后轮、振动筛、起重机吊钩、水力发电机、医药设备、强夯机、焊接机器人等各大领域。

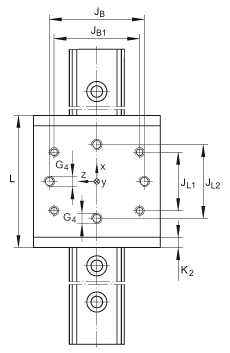

参数	值	备注
H₁	20,5 mm
B	56 mm
L	69 mm
G₄	M5
H		滑块和导轨的总高度：H = 22 mm对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H₂	13 mm	公差: +0,3
H₃	8,7 mm
J_B	39 mm	公差: +/-0,2
J_B1	34 mm
J_L1	34 mm
J_L2	49 mm	公差: +/-0,2
K₂	5 mm
m_W	200 g	滑块的质量
M_A	2,5 Nm	适用于标准设计。对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。
M_A	2,5 Nm	可采用耐腐蚀设计 "RB"。对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。
		基本额定载荷不适用于 "-RB" 设计。
C_y	1350 N	y 方向的基本额定动载荷
C_0y	870 N	y 方向的基本额定静载荷
C_z	2400 N	z 方向的基本额定动载荷
C_0z	1700 N	z 方向的基本额定静载荷
M_x	12 Nm	绕 X 轴的额定动扭矩
M_0x	7 Nm	绕 X 轴的额定静扭矩
M_y	41 Nm	绕 Y 轴的额定动扭矩
M_0y	28 Nm	绕 Y 轴的额定静扭矩
M_z	24 Nm	绕 Z 轴的额定动扭矩
M_0z	15 Nm	绕 Z 轴的额定静扭矩
		订货型号：- 耐腐蚀设计:滑块：LFCL..-RB导轨：LFS..-RB滚轮:LFR..-2RSR-RB- 不带孔的导轨：LFS..-OL
		无润滑嘴，可以通过端孔实现再润滑
	LFR50/5-4-2Z	使用的滚轮轴的直径：4 mm对于替换零件的订货，请和我们联;系。
	LFS20	基于此导轨的基本额定载荷和额定扭矩的计算
