LFCL42轴承-INA LFCL42轴承尺寸、图纸、价格

产品名称：	LFCL42轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	LFCL42轴承是【INA轴承 > 滑块】的型号，主要用在各种产业机械、各类变速器、发电机、铁路车辆、各类产业用减速机、机床等的变速装置、发电厂、医药设备、压路机、塔式车库等各大领域

电话/微信：138-8949-5179

LFCL42轴承是【INA轴承 > 滑块】的型号，主要用在各种产业机械、各类变速器、发电机、铁路车辆、各类产业用减速机、机床等的变速装置、发电厂、医药设备、压路机、塔式车库等各大领域。

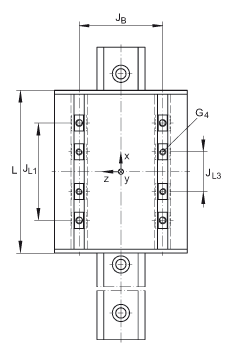

参数	值	备注
H₁	38,1 mm
B	116 mm
L	150 mm
1)		螺纹孔为 M3 的螺旋槽
G₄	M8	最大螺丝深度M6 = 10 mmM8 = 12 mmM10 = 14 mm
H		滑块和导轨的总高度：H = 39 mm对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZH = 33.9 mm对 LFS..-F
H₂	26,4 mm	公差: +0,3
H₃	18 mm
J_B	73 mm
J_B1	73 mm
J_B2	98,5 mm
J_L1	85 mm
J_{L3 max}	55 mm
J_{L3 min}	15 mm
m_W	1000 g	滑块的质量
		基本额定载荷不适用于 "-RB" 设计。
C_y	10200 N	y 方向的基本额定动载荷
C_0y	5480 N	y 方向的基本额定静载荷
C_z	16900 N	z 方向的基本额定动载荷
C_0z	10000 N	z 方向的基本额定静载荷
M_x	170 Nm	绕 X 轴的额定动扭矩
M_0x	85 Nm	绕 X 轴的额定静扭矩
M_y	720 Nm	绕 Y 轴的额定动扭矩
M_0y	425 Nm	绕 Y 轴的额定静扭矩
M_z	430 Nm	绕 Z 轴的额定动扭矩
M_0z	230 Nm	绕 Z 轴的额定静扭矩
		订货型号：- 耐腐蚀设计:滑块：LFCL..-RB导轨：LFS..-RB滚轮:LFR..-2RSR-RB- 不带孔的导轨：LFS..-OL
		中孔截面的设计取决于尺寸。
	LFR5201-10-2Z	使用的滚轮轴的直径：10 mm对于替换零件的订货，请和我们联;系。
	LFS42	基于此导轨的基本额定载荷和额定扭矩的计算
