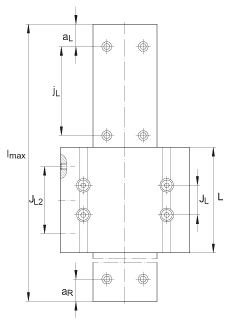

KWVK69-AL轴承-INA KWVK69-AL轴承尺寸、图纸、价格

产品名称：	KWVK69-AL轴承	品牌：	INA
类型：	INA轴承 > 直线循环球轴承单元滑块
描述：	KWVK69-AL轴承是【INA轴承 > 直线循环球轴承单元滑块】的型号，主要用在各种产业机械、高频马达、压缩机、前轮、轧钢机齿轮箱座、机床等的变速装置、发电厂、洗染、工程船舶、冶金起重机等各大领域

电话/微信：138-8949-5179

KWVK69-AL轴承是【INA轴承 > 直线循环球轴承单元滑块】的型号，主要用在各种产业机械、高频马达、压缩机、前轮、轧钢机齿轮箱座、机床等的变速装置、发电厂、洗染、工程船舶、冶金起重机等各大领域。

参数	值	备注
H	47 mm
B	130 mm
L	100 mm
A₁	22,5 mm
A₂	21 mm
A₇	42,5 mm
a₅	14,5 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
B₆	114 mm
b	69 mm
H₁	7,5 mm
H₂	17 mm
H₃	11 mm
h	24 mm
h₁	15,1 mm
J_B	88 mm
J_B3	45 mm
J_L	35 mm
J_L2	55 mm
j_B	40 mm
j_L	60 mm
K₁	M5	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 2.5 NmM4 = 3 NmM5 = 10 NmM6 = 10 Nm
K₃	M6	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 0.6 NmM4 = 2.1 NmM6 = 4.8 Nm
K₄	M6	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。
l_max	2000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
N	4,2 mm
m_W	1,1 kg	滑块的质量
m_S	12,42 kg/m	导轨的质量
		基本额定载荷，额定扭矩：实际的承载能力受导引部件和周边结构连接的影响。
C	26000 N	基本额定动载荷
C₀	46500 N	基本额定静载荷
M_0x	1800 Nm	绕 X 轴的额定静扭矩
M_0y	490 Nm	绕 Y 轴的额定静扭矩
M_0z	492 Nm	绕 Z 轴的额定静扭矩
