INA KWVE55-B-L轴承

产品名称：	KWVE55-B-L轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	KWVE55-B-L轴承是【INA轴承 > 滑块】的型号，主要用在内燃机、空气压缩机、变速器、大型农业机械、木工机械、汽车转向销、挤压机、玩具、掘进机、数控设备等各大领域

电话/微信：138-8949-5179

INA KWVE55-B-L轴承详细信息

KWVE55-B-L轴承是【INA轴承 > 滑块】的型号，主要用在内燃机、空气压缩机、变速器、大型农业机械、木工机械、汽车转向销、挤压机、玩具、掘进机、数控设备等各大领域。

INA KWVE55-B-L轴承详细参数

参数	值	备注
H	70 mm
B	140 mm
L	211,6 mm
1)		定位面
2)		标记
3)		根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供
A₁	43,5 mm
A₂	12 mm
A₃	15 mm
A₄	15 mm
a_{L max}	107 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	107 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	53 mm	公差: -0,005 / -0,03
G₂	M14	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M5 = 5.8M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140如有可能;，应有螺钉防松措施。
H₁	13,5 mm
H₄	22,7 mm
H₅	11,25 mm
h	41,5 mm
h₁	19,5 mm
J_B	116 mm
J_L	95 mm
J_L6	49,5 mm
J_LZ	70 mm
j_L	120 mm
K₁	M14	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
K₃	M12	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
K₆	M12	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
L₁	170 mm
L_S	2,2 mm
l_max	2520 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₃	5,5 mm	最大允许的润滑连接螺纹深度：7 mm
N₄	5,5 mm	最大允许的润滑连接螺纹深度：7 mm
S	0,8 mm
T₅	21 mm
T₆	18 mm
W₆	6 mm	距平面侧的宽度
m_W	6,6 kg	滑块的质量
m_S	14 kg/m	导轨的质量
		根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。
C	127000 N	基本额定动载荷
C₀	285000 N	基本额定静载荷
M_0x	7500 Nm	绕 X 轴的额定静扭矩
M_0y	4725 Nm	绕 Y 轴的额定静扭矩
M_0z	4800 Nm	绕 Z 轴的额定静扭矩

轴承专区

KWVE55-B-L轴承-INA KWVE55-B-L轴承尺寸、图纸、价格

INA KWVE55-B-L轴承

INA KWVE55-B-L轴承详细信息

INA KWVE55-B-L轴承详细参数

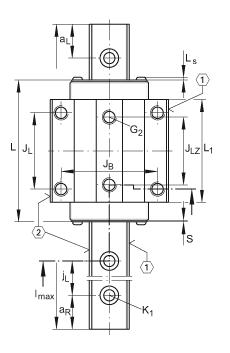

INA KWVE55-B-L轴承尺寸图纸
