KWVE35-WL轴承-INA KWVE35-WL轴承尺寸、图纸、价格
INA KWVE35-WL轴承
| 产品名称： | KWVE35-WL轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 滑块 | ||
| 描述： | KWVE35-WL轴承是【INA轴承 > 滑块】的型号，主要用在内燃机、油泵、汽车发动机、机床主轴、轧钢机辊道子、石油钻机、挤压机、音像设备、给料机械、抓钢机等各大领域 | ||
电话/微信：138-8949-5179
INA KWVE35-WL轴承详细信息
KWVE35-WL轴承是【INA轴承 > 滑块】的型号，主要用在内燃机、油泵、汽车发动机、机床主轴、轧钢机辊道子、石油钻机、挤压机、音像设备、给料机械、抓钢机等各大领域。
INA KWVE35-WL轴承详细参数
| 参数 | 值 | 备注 |
| H | 50 mm | |
| B | 162 mm | |
| L | 140,2 mm | |
| 1) | 定位面 | |
| 2) | 标记 | |
| 3) | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 | |
| A1 | 36 mm | |
| A2 | 9 mm | |
| A3 | 14,3 mm | |
| AL1 | 19 mm | |
| a5 | 15 mm | |
| aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 90 mm | 公差: -0,005 / -0,03 |
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M5 = 5.8M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140如有可能;，应有螺钉防松措施。 |
| H1 | 6,8 mm | |
| H4 | 16,3 mm | |
| H5 | 6,5 mm | |
| h | 27 mm | |
| h1 | 15 mm | |
| JB | 144 mm | |
| JL | 80 mm | |
| jB | 60 mm | |
| jL | 80 mm | |
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| K3 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| K6 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| L1 | 109,8 mm | |
| lmax | 2960 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。 |
| T5 | 13 mm | |
| T6 | 13 mm | 对于从上面安装：最大中间螺纹孔的螺纹深度T6 + 2.5 mm |
| mW | 4,11 kg | 滑块的质量 |
| mS | 17,4 kg/m | 导轨的质量 |
| 根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。 | ||
| C | 47500 N | 基本额定动载荷 |
| C0 | 100000 N | 基本额定静载荷 |
| M0x | 5550 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 1890 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 1890 Nm | 绕 Z 轴的额定静扭矩 |

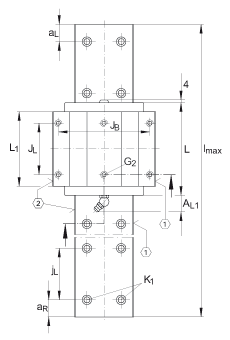

INA KWVE35-WL轴承尺寸图纸
