KWVE30-B-H轴承-INA KWVE30-B-H轴承尺寸、图纸、价格
INA KWVE30-B-H轴承
| 产品名称： | KWVE30-B-H轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 滑块 | ||
| 描述： | KWVE30-B-H轴承是【INA轴承 > 滑块】的型号，主要用在各种产业机械、罗茨鼓风机、挖土机履带轮、建筑机械、减速装置、制铁制钢机械、发电厂、塑料、堆取料机、冶金起重机等各大领域 | ||
电话/微信：138-8949-5179
INA KWVE30-B-H轴承详细信息
KWVE30-B-H轴承是【INA轴承 > 滑块】的型号，主要用在各种产业机械、罗茨鼓风机、挖土机履带轮、建筑机械、减速装置、制铁制钢机械、发电厂、塑料、堆取料机、冶金起重机等各大领域。
INA KWVE30-B-H轴承详细参数
| 参数 | 值 | 备注 |
| H | 45 mm | |
| B | 60 mm | |
| L | 99 mm | |
| 1) | 定位面 | |
| 2) | 标记 | |
| 3) | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 | |
| A1 | 16 mm | |
| A2 | 10 mm | |
| A3 | 14,5 mm | |
| A4 | 10 mm | |
| aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 28 mm | 公差: -0,005 / -0,03 |
| G2 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220如有可能;，应有螺钉防松措施。 |
| H1 | 5,9 mm | |
| H5 | 6,25 mm | |
| h | 23,5 mm | |
| h1 | 11,5 mm | |
| JB | 40 mm | |
| JL | 40 mm | |
| JL6 | 21,5 mm | |
| jL | 80 mm | |
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| L1 | 72 mm | |
| LS | 1,65 mm | |
| lmax | 2960 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。 |
| N3 | 5,5 mm | 最大允许的润滑连接螺纹深度：7 mm |
| N4 | 5,5 mm | 最大允许的润滑连接螺纹深度：7 mm |
| S | 0,8 mm | |
| T5 | 13,5 mm | |
| W6 | 6 mm | 距平面侧的宽度 |
| mW | 1,04 kg | 滑块的质量 |
| mS | 4,3 kg/m | 导轨的质量 |
| 根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。 | ||
| C | 27500 N | 基本额定动载荷 |
| C0 | 55000 N | 基本额定静载荷 |
| M0x | 970 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 700 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 700 Nm | 绕 Z 轴的额定静扭矩 |

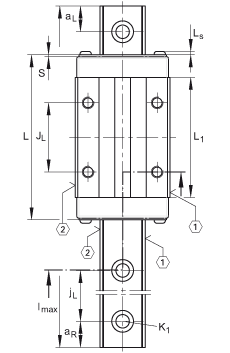

INA KWVE30-B-H轴承尺寸图纸
