KWSE25-HL轴承-INA KWSE25-HL轴承尺寸、图纸、价格

产品名称：	KWSE25-HL轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	KWSE25-HL轴承是【INA轴承 > 滑块】的型号，主要用在电气装置部件、燃汽轮机、挖土机履带轮、后轮、振动筛、石油钻机、船舶用螺旋桨轴、玩具、解体机、风力发电设备等各大领域

电话/微信：138-8949-5179

KWSE25-HL轴承是【INA轴承 > 滑块】的型号，主要用在电气装置部件、燃汽轮机、挖土机履带轮、后轮、振动筛、石油钻机、船舶用螺旋桨轴、玩具、解体机、风力发电设备等各大领域。

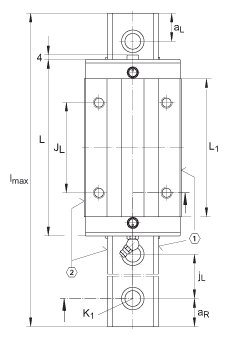

参数	值	备注
H	40 mm
B	48 mm
L	104,3 mm	用于密封润滑孔 N2 的最小覆盖长度
1)		定位面
2)		标记
A₁	12,5 mm
A₂	6,5 mm
A₃	10 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	23 mm	公差: -0,005 / -0,03
G₂	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140
H₁	5,2 mm
H₅	5 mm
h	21,7 mm
h₁	11,7 mm
J_B	35 mm
J_L	50 mm
J_L5	21,45 mm	周围结构上润滑孔的位置。
j_L	60 mm
K₁	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340
L₁	82,9 mm
l_max	1980 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	3 mm	周边结构润滑孔的最大直径。
O	3x1,5 mm	DIN 3771
T₅	10 mm
m_W	0,7 kg	滑块的质量
m_S	3,15 kg/m	导轨的质量
C_I	35300 N	载荷方向 I:压缩载荷
C_{0 I}	93700 N	载荷方向 I:压缩载荷
C_II	28900 N	载荷方向 II:拉伸载荷
C_{0 II}	59800 N	载荷方向 II:拉伸载荷
C_III	24700 N	载荷方向 III:横向载荷
C_{0 III}	64000 N	载荷方向 III:横向载荷
M_0x	736 Nm	绕 X 轴的额定静扭矩
M_0y	903 Nm	绕 Y 轴的额定静扭矩
M_0z	823 Nm	绕 Z 轴的额定静扭矩
