KWSE20轴承-INA KWSE20轴承尺寸、图纸、价格
INA KWSE20轴承
| 产品名称： | KWSE20轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 滑块 | ||
| 描述： | KWSE20轴承是【INA轴承 > 滑块】的型号，主要用在农业机械、空气压缩机、发电机、大型农业机械、造纸机械、耕耘机、钢铁厂、破碎、地基处理机械、刮泥机等各大领域 | ||
电话/微信：138-8949-5179
INA KWSE20轴承详细信息
KWSE20轴承是【INA轴承 > 滑块】的型号，主要用在农业机械、空气压缩机、发电机、大型农业机械、造纸机械、耕耘机、钢铁厂、破碎、地基处理机械、刮泥机等各大领域。
INA KWSE20轴承详细参数
| 参数 | 值 | 备注 |
| H | 30 mm | |
| B | 63 mm | |
| L | 70,9 mm | 用于密封润滑孔 N2 的最小覆盖长度 |
| 1) | 定位面 | |
| 2) | 标记 | |
| A1 | 21,5 mm | |
| A2 | 5 mm | |
| A3 | 5,8 mm | |
| aL max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 20 mm | 公差: -0,005 / -0,03 |
| G2 | M6 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140M16 = 220M20 = 470 |
| H1 | 4,6 mm | |
| H4 | 10,6 mm | |
| H5 | 5 mm | |
| h | 18 mm | |
| h1 | 10 mm | |
| JB | 53 mm | |
| JL | 40 mm | |
| JL5 | 9,7 mm | 周围结构上润滑孔的位置。 |
| JLZ | 35 mm | |
| jL | 60 mm | |
| K1 | M5 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340 |
| K3 | M5 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340 |
| K6 | M5 | 根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 5.8M6 = 10M8 = 24M10 = 48M12 = 83M14 = 130 |
| L1 | 51,9 mm | |
| lmax | 1980 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。 |
| N2 | 3 mm | 周边结构润滑孔的最大直径。 |
| O | 3x1,5 mm | DIN 3771 |
| T5 | 10 mm | |
| T6 | 7,2 mm | 对于从上面安装：最大的中间螺纹孔的螺纹深度T6 + 3 mm |
| mW | 0,43 kg | 滑块的质量 |
| mS | 2,3 kg/m | 导轨的质量 |
| CI | 22000 N | 载荷方向 I:压缩载荷 |
| C0 I | 52000 N | 载荷方向 I:压缩载荷 |
| CII | 17500 N | 载荷方向 II:拉伸载荷 |
| C0 II | 33500 N | 载荷方向 II:拉伸载荷 |
| CIII | 16300 N | 载荷方向 III:横向载荷 |
| C0 III | 36000 N | 载荷方向 III:横向载荷 |
| M0x | 358 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 333 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 303 Nm | 绕 Z 轴的额定静扭矩 |

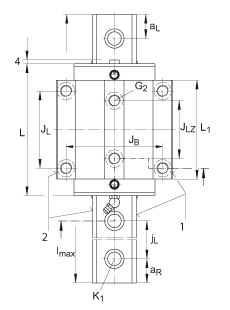

INA KWSE20轴承尺寸图纸
