KUVE30-B-ZHST+SVS轴承-INA KUVE30-B-ZHST+SVS轴承尺寸、图纸、价格
INA KUVE30-B-ZHST+SVS轴承
| 产品名称： | KUVE30-B-ZHST+SVS轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 球单轨引导系统 | ||
| 描述： | KUVE30-B-ZHST+SVS轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在电气装置部件、燃汽轮机、发电机、后轮、铁路车辆车轴、起重机吊钩、船舶用螺旋桨轴、钟表、专用车、风力发电设备等各大领域 | ||
电话/微信：138-8949-5179
INA KUVE30-B-ZHST+SVS轴承详细信息
KUVE30-B-ZHST+SVS轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在电气装置部件、燃汽轮机、发电机、后轮、铁路车辆车轴、起重机吊钩、船舶用螺旋桨轴、钟表、专用车、风力发电设备等各大领域。
INA KUVE30-B-ZHST+SVS轴承详细参数
| 参数 | 值 | 备注 |
| H | 81 mm | |
| B | 90 mm | |
| L | 99 mm | |
| 1) | 定位面 | |
| 2) | 标记 | |
| 3) | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 | |
| A1 | 31 mm | |
| A2 | 9 mm | |
| A3 | 11,5 mm | |
| A4 | 7 mm | |
| aL max | 51 mm | aL 和 aR 取决于导轨长度，在某些情况下，孔可能;和齿条固定孔产生干涉。 |
| aL min | 28 mm | aL 和 aR 取决于导轨长度，在某些情况下，孔可能;和齿条固定孔产生干涉。 |
| aR max | 51 mm | aL 和 aR 取决于导轨长度，在某些情况下，孔可能;和齿条固定孔产生干涉。 |
| aR min | 28 mm | aL 和 aR 取决于导轨长度，在某些情况下，孔可能;和齿条固定孔产生干涉。 |
| b | 39,75 mm | 公差: -0,005 / -0,03 |
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M8 = 24M10 = 41如有可能;，应有螺钉防松措施。 |
| H1 | 45 mm | |
| H4 | 13,8 mm | |
| H5 | 6 mm | |
| h | 62,5 mm | |
| h1 | 50,5 mm | |
| h5 | 39 mm | |
| JB | 72 mm | |
| JL | 52 mm | |
| JL6 | 15,5 mm | |
| JLZ | 44 mm | |
| jL | 80 mm | |
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| K3 | M8 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| K6 | M8 | 根据 DIN 7984-8.8 标准的螺钉最大锁紧力矩（Nm）：M6 = 17M8 = 41如有可能;，应有螺钉防松措施。 |
| L1 | 72 mm | |
| LS | 1,65 mm | |
| lmax | 2860 mm | 单根带齿导轨的最大长度为960mm 。单元的最大单根销售长度为2860 mm 。通过协商，单根长度可达到5740mm。 |
| N3 | 5,5 mm | 最大允许的润滑连接螺纹深度：7 mm |
| N4 | 5,5 mm | 最大允许的润滑连接螺纹深度：7 mm |
| S | 0,8 mm | |
| T5 | 12 mm | |
| T6 | 12 mm | |
| mW | 1,4 kg | 滑块的质量 |
| mS | 15 kg/m | 导轨的质量 |
| 根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。 | ||
| C | 27500 N | 基本额定动载荷 |
| C0 | 55000 N | 基本额定静载荷 |
| M0x | 970 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 700 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 700 Nm | 绕 Z 轴的额定静扭矩 |
| m | 4 | 模数 |
| 根据 DIN3 975/76 标准的齿，中心距离和减速比 | ||
| 侧面带齿的导轨 TKVD..-ZHST+SVS 也可以和其它用于 KUVE 的滑块结合使用。 |

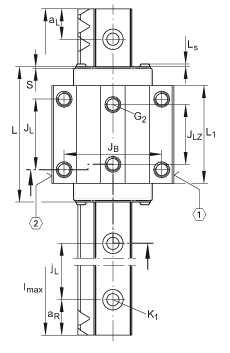

INA KUVE30-B-ZHST+SVS轴承尺寸图纸
