KUSE55轴承-INA KUSE55轴承尺寸、图纸、价格
INA KUSE55轴承
| 产品名称： | KUSE55轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 球单轨引导系统 | ||
| 描述： | KUSE55轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在建筑机械、各类变速器、发电机、铁路车辆、印刷机械、机床等的变速装置、成形机、纺织、工程船舶、港口起重机等各大领域 | ||
电话/微信：138-8949-5179
INA KUSE55轴承详细信息
KUSE55轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在建筑机械、各类变速器、发电机、铁路车辆、印刷机械、机床等的变速装置、成形机、纺织、工程船舶、港口起重机等各大领域。
INA KUSE55轴承详细参数
| 参数 | 值 | 备注 |
| H | 70 mm | |
| B | 140 mm | |
| L | 156,5 mm | 用于密封润滑孔 N2 的最小覆盖长度 |
| 1) | 定位面 | |
| 2) | 标记 | |
| A1 | 43,5 mm | |
| A2 | 12 mm | |
| A3 | 10 mm | |
| aL max | 107 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 107 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 53 mm | 公差: -0,005 / -0,03 |
| G2 | M14 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140M16 = 220M20 = 470 |
| H1 | 10,8 mm | |
| H4 | 20,1 mm | |
| H5 | 11,75 mm | |
| h | 44 mm | |
| h1 | 26,5 mm | |
| JB | 116 mm | |
| JL | 95 mm | |
| JL5 | 18,9 mm | 周围结构上润滑孔的位置。 |
| JLZ | 70 mm | |
| jL | 120 mm | |
| K1 | M14 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340 |
| K3 | M12 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340 |
| K6 | M12 | 根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 5.8M6 = 10M8 = 24M10 = 48M12 = 83M14 = 130 |
| L1 | 117,1 mm | |
| lmax | 2520 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。 |
| N2 | 6 mm | 周边结构润滑孔的最大直径。 |
| O | 7x1,5 mm | DIN 3771 |
| T5 | 18 mm | |
| T6 | 17 mm | 对于从上面安装：最大的中间螺纹孔的螺纹深度T6 + 3 mm |
| mW | 4,9 kg | 滑块的质量 |
| mS | 15,7 kg/m | 导轨的质量 |
| CI | 102000 N | 载荷方向 I:压缩载荷 |
| C0 I | 230000 N | 载荷方向 I:压缩载荷 |
| CII | 81000 N | 载荷方向 II:拉伸载荷 |
| C0 II | 147000 N | 载荷方向 II:拉伸载荷 |
| CIII | 75000 N | 载荷方向 III:横向载荷 |
| C0 III | 157000 N | 载荷方向 III:横向载荷 |
| M0x | 4114 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 3141 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 2861 Nm | 绕 Z 轴的额定静扭矩 |

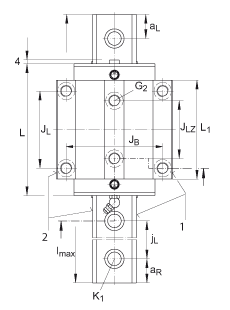

INA KUSE55轴承尺寸图纸
