KUSE45-HL轴承-INA KUSE45-HL轴承尺寸、图纸、价格

产品名称：	KUSE45-HL轴承	品牌：	INA
类型：	INA轴承 > 球单轨引导系统
描述：	KUSE45-HL轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在仪表、罗茨鼓风机、纺织机械传动轴、建筑机械、破碎机、制铁制钢机械、碾煤机、电子、起重机械、厨具设备等各大领域

电话/微信：138-8949-5179

KUSE45-HL轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在仪表、罗茨鼓风机、纺织机械传动轴、建筑机械、破碎机、制铁制钢机械、碾煤机、电子、起重机械、厨具设备等各大领域。

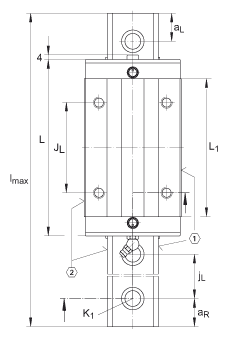

参数	值	备注
H	70 mm
B	86 mm
L	172,3 mm	用于密封润滑孔 N2 的最小覆盖长度
1)		定位面
2)		标记
A₁	20,5 mm
A₂	13 mm
A₃	18,5 mm
a_{L max}	94 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	94 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	45 mm	公差: -0,005 / -0,03
G₂	M10	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140
H₁	8,6 mm
H₅	9 mm
h	37,2 mm
h₁	21,7 mm
J_B	60 mm
J_L	80 mm
J_L5	33,45 mm	周围结构上润滑孔的位置。
j_L	105 mm
K₁	M12	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340
L₁	137,9 mm
l_max	2940 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
O	7x1,5 mm	DIN 3771
T₅	17 mm
m_W	3,7 kg	滑块的质量
m_S	11,3 kg/m	导轨的质量
C_I	98000 N	载荷方向 I:压缩载荷
C_{0 I}	236000 N	载荷方向 I:压缩载荷
C_II	79300 N	载荷方向 II:拉伸载荷
C_{0 II}	159000 N	载荷方向 II:拉伸载荷
C_III	69000 N	载荷方向 III:横向载荷
C_{0 III}	170000 N	载荷方向 III:横向载荷
M_0x	3792 Nm	绕 X 轴的额定静扭矩
M_0y	4011 Nm	绕 Y 轴的额定静扭矩
M_0z	3654 Nm	绕 Z 轴的额定静扭矩
