KUE15轴承-INA KUE15轴承尺寸、图纸、价格

产品名称：	KUE15轴承	品牌：	INA
类型：	INA轴承 > 球单轨引导系统
描述：	KUE15轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在各种产业机械、高频马达、泵、前轮、轧钢机齿轮箱座、机床主轴、发电厂、医药设备、混凝土机械、冶金起重机等各大领域

电话/微信：138-8949-5179

KUE15轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在各种产业机械、高频马达、泵、前轮、轧钢机齿轮箱座、机床主轴、发电厂、医药设备、混凝土机械、冶金起重机等各大领域。

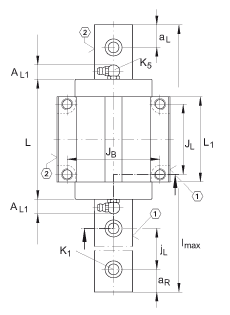

参数	值	备注
H	24 mm
B	47 mm
L	54,5 mm
1)		定位面
2)		标记
A₁	16 mm
A₂	4,5 mm
A₃	4 mm
A_L1	1,5 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	15 mm	公差: -0,004 / -0,05
G₂	M5	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M5 = 5.8M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140如有可能;，应有螺钉防松措施。
H₁	4,8 mm
H₄	7,5 mm
H₅	4,5 mm
h	15 mm
h₁	8,2 mm
J_B	38 mm
J_L	30 mm
j_L	60 mm
K₁	M4	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
K₃	M4	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
K₅	NIP-A1	润滑接头
L₁	38,7 mm
l_max	1200 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
T₅	7 mm
m_W	0,17 kg	滑块的质量
m_S	1,5 kg/m	导轨的质量
C	6500 N	基本额定动载荷
C₀	9200 N	基本额定静载荷
M_0x	73 Nm	绕 X 轴的额定静扭矩
M_0y	56 Nm	绕 Y 轴的额定静扭矩
M_0z	56 Nm	绕 Z 轴的额定静扭矩
