MLG15C2R560直线导轨-IKOO MLG15C2R560直线导轨尺寸、图纸、价格
IKOO MLG15C2R560直线导轨
| 产品名称： | MLG15C2R560直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > ML系列 | ||
| 描述： | MLG15C2R560导轨是【IKOO品牌下的ML系列】的型号，主要用在装卸搬运机械、印刷机械、桥式起重机、轧钢机辊颈、减速装置、制铁制钢机械、矿山、音像设备、起重机械、风力发电设备等各大领域 | ||
电话/微信：138-8949-5179
IKOO MLG15C2R560直线导轨详细信息
MLG15C2R560导轨是【IKOO品牌下的ML系列】的型号，主要用在装卸搬运机械、印刷机械、桥式起重机、轧钢机辊颈、减速装置、制铁制钢机械、矿山、音像设备、起重机械、风力发电设备等各大领域。
IKOO MLG15C2R560直线导轨详细参数
| 型号： | MLG15C2R560导轨 | 类型： | ML |
| 滑块： | 190 | 滑轨 (每 100mm)： | 243 |
| H： | 25 | H1： | 5 |
| N： | 12.5 | W2： | 48 |
| W3： | 35 | W4： | 6.5 |
| L1： | 54.5 | L2： | — |
| L3： | 31.9 | L4： | 64 |
| M1x深度： | M6x7 | H3： | 5 |
| W： | 23 | H4： | 15 |
| d3： | 7 | d4： | 11.0 |
| h： | 9.0 | E： | 30 |
| F： | 60 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M6x16 |
| 基本额定动 负荷(4) C N： | 9 120 | 基本额定静 负荷(4) C0N： | 10 600 |
| 额定静力矩(4) T0 N m： | 128 | 额定静力矩(4) Tx N m： | 57.4 376 |
| 额定静力矩(4) Ty N m： | 48.1 316 |

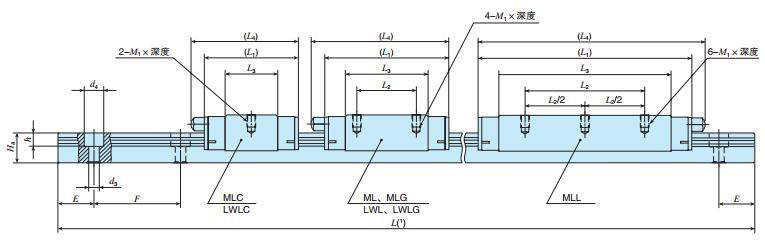

IKOO MLG15C2R560直线导轨尺寸图纸
