MLFC24C2R120直线导轨-IKOO MLFC24C2R120直线导轨尺寸、图纸、价格
IKOO MLFC24C2R120直线导轨
| 产品名称： | MLFC24C2R120直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > MLF系列 | ||
| 描述： | MLFC24C2R120导轨是【IKOO品牌下的MLF系列】的型号，主要用在建筑机械、印刷机械、减速装置、轧钢机辊颈、轧钢机齿轮箱座、石油钻机转环、成形机、洗染、轻工机械、焊接机器人等各大领域 | ||
电话/微信：138-8949-5179
IKOO MLFC24C2R120直线导轨详细信息
MLFC24C2R120导轨是【IKOO品牌下的MLF系列】的型号，主要用在建筑机械、印刷机械、减速装置、轧钢机辊颈、轧钢机齿轮箱座、石油钻机转环、成形机、洗染、轻工机械、焊接机器人等各大领域。
IKOO MLFC24C2R120直线导轨详细参数
| 型号： | MLFC24C2R120导轨 | 类型： | MLF |
| 滑块： | 44 | 滑轨 (每 100 mm)： | 90 |
| H： | 12 | H1： | 3 |
| N： | 6 | W2： | 30 |
| W3： | 21 | W4： | 4.5 |
| L1： | 38.5 | L2： | 12 |
| L3： | 28.6 | M1x深度： | M3x3 |
| H3： | 2.5 | W： | 18 |
| H4： | 7 | M2： | — |
| d3： | 3.5 | d4： | 6.5 |
| h： | 4.5 | E： | 15 |
| F： | 30 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M3x8 |
| 基本额定动 负荷(4) C N： | 2 280 | 基本额定静 负荷(4) C0N： | 3 810 |
| 额定静力矩(4) T0 N m： | 34.9 | 额定静力矩(4) Tx N m： | 16.9 88.8 |
| 额定静力矩(4) Ty N m： | 14.2 74.5 |

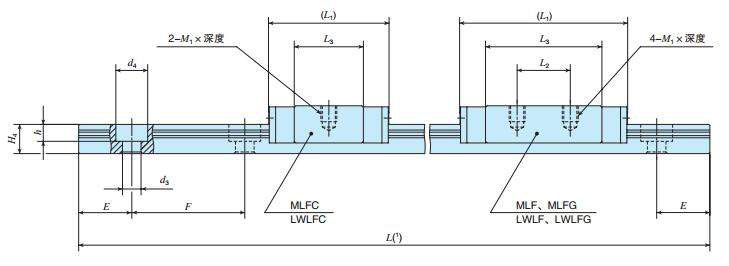

IKOO MLFC24C2R120直线导轨尺寸图纸
