MHS20C2R1500直线导轨-IKOO MHS20C2R1500直线导轨尺寸、图纸、价格
IKOO MHS20C2R1500直线导轨
| 产品名称： | MHS20C2R1500直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > MH系列 | ||
| 描述： | MHS20C2R1500导轨是【IKOO品牌下的MH系列】的型号，主要用在建筑机械、差速器小齿轮轴、提升机、小齿轮轴、轧钢机齿轮箱座、机床等的变速装置、成形机、洗染、工程船舶、焊接机器人等各大领域 | ||
电话/微信：138-8949-5179
IKOO MHS20C2R1500直线导轨详细信息
MHS20C2R1500导轨是【IKOO品牌下的MH系列】的型号，主要用在建筑机械、差速器小齿轮轴、提升机、小齿轮轴、轧钢机齿轮箱座、机床等的变速装置、成形机、洗染、工程船舶、焊接机器人等各大领域。
IKOO MHS20C2R1500直线导轨详细参数
| 型号： | MHS20C2R1500导轨 | 类型： | MH |
| 滑块 kg： | 0.36 | 滑轨 kg/m： | 2.56 |
| H： | 30 | H1： | 5 |
| N： | 12 | W2： | 44 |
| W3： | 32 | W4： | 6 |
| L1： | 83 | L2： | 36 |
| L3： | 57.2 | L4： | 94 |
| M1x深度： | M5x10 | H3： | 5.5 |
| W： | 20 | H4： | 18 |
| d3： | 6 | d4： | 9.5 |
| h： | 8.5 | M： | — |
| h1(2)： | — | h2： | — |
| E： | 30 | F： | 60 |
| 附带的滑轨(3) 安装用螺栓 mm 螺钉的公称x R： | M5x18 | 基本额定动 负荷(4) C N： | 18 100 |
| 基本额定静 负荷(4) C0N： | 21 100 | 额定静力矩(4) T0 N m： | 232 |
| 额定静力矩(4) Tx N m： | 195 1 090 | 额定静力矩(4) Ty N m： | 195 1 090 |
| |

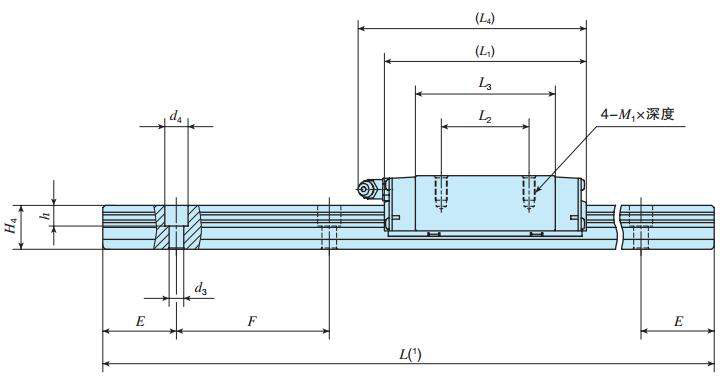

IKOO MHS20C2R1500直线导轨尺寸图纸
