LWLFC10C2R120B直线导轨-IKOO LWLFC10C2R120B直线导轨尺寸、图纸、价格
IKOO LWLFC10C2R120B直线导轨
| 产品名称： | LWLFC10C2R120B直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWLF系列 | ||
| 描述： | LWLFC10C2R120B导轨是【IKOO品牌下的LWLF系列】的型号，主要用在电气装置部件、燃料喷射泵、变速器、齿轮减速装置、轧钢机辊道子、石油钻机、船舶用螺旋桨轴、玩具、给料机械、伽玛等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWLFC10C2R120B直线导轨详细信息
LWLFC10C2R120B导轨是【IKOO品牌下的LWLF系列】的型号，主要用在电气装置部件、燃料喷射泵、变速器、齿轮减速装置、轧钢机辊道子、石油钻机、船舶用螺旋桨轴、玩具、给料机械、伽玛等各大领域。
IKOO LWLFC10C2R120B直线导轨详细参数
| 型号： | LWLFC10C2R120B导轨 | 类型： | LWLF |
| 滑块： | 6.1 | 滑轨 (每 100 mm)： | 28 |
| H： | 6.5 | H1： | 1.5 |
| N： | 3.5 | W2： | 17 |
| W3： | 13 | W4： | 2 |
| L1： | 20.5 | L2： | — |
| L3： | 13.6 | M1x深度： | M2.5x1.5 |
| H3： | 1.3 | W： | 10 |
| H4： | 4 | M2： | — |
| d3： | 2.9 | d4： | 4.8 |
| h： | 1.6 | E： | 10 |
| F： | 20 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | 精密设备用+字槽小螺钉 M2.5x7 |
| 基本额定动 负荷(4) C N： | 712 | 基本额定静 负荷(4) C0N： | 1 180 |
| 额定静力矩(4) T0 N m： | 6.1 | 额定静力矩(4) Tx N m： | 2.6 14.9 |
| 额定静力矩(4) Ty N m： | 2.2 12.5 |

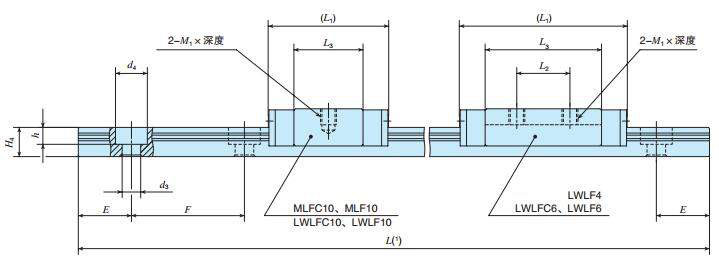

IKOO LWLFC10C2R120B直线导轨尺寸图纸
