LWHT10C2R350SL直线导轨-IKOO LWHT10C2R350SL直线导轨尺寸、图纸、价格
IKOO LWHT10C2R350SL直线导轨
| 产品名称： | LWHT10C2R350SL直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWH系列 | ||
| 描述： | LWHT10C2R350SL导轨是【IKOO品牌下的LWH系列】的型号，主要用在装卸搬运机械、印刷机械、中型及大型电动机、轧钢机辊颈、各类产业用减速机、制铁制钢机械、矿山、破碎、起重机械、风力发电设备等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWHT10C2R350SL直线导轨详细信息
LWHT10C2R350SL导轨是【IKOO品牌下的LWH系列】的型号，主要用在装卸搬运机械、印刷机械、中型及大型电动机、轧钢机辊颈、各类产业用减速机、制铁制钢机械、矿山、破碎、起重机械、风力发电设备等各大领域。
IKOO LWHT10C2R350SL直线导轨详细参数
| 型号： | LWHT10C2R350SL导轨 | 类型： | LWH |
| 滑块 kg： | 0.032 | 滑轨 kg/m： | 0.47 |
| H： | 12 | H1： | 2.4 |
| N： | 10 | W2： | 30 |
| W3： | 24 | W4： | 3 |
| L1： | 32 | L2： | 12 |
| L3： | 21.4 | d1(2)： | 2.6 |
| M1： | M3 | H2： | 4.5 |
| H3： | 2.5 | W： | 10 |
| H4： | 7 | d3： | 3.5 |
| d4： | 6 | h： | 3.5 |
| M： | — | h1(3)： | — |
| h2： | — | E： | 12.5 |
| F： | 25 | 附带的滑轨(4) 安装用螺栓 mm 螺钉的公称x R： | M3x8 |
| 基本额定动 负荷(5) C N： | 2 640 | 基本额定静 负荷(5) C0N： | 3 700 |
| 额定静力矩(5) T0 N m： | 19.2 | 额定静力矩(5) Tx N m： | 13.3 73.8 |
| 额定静力矩(5) Ty N m： | 11.1 61.9 |

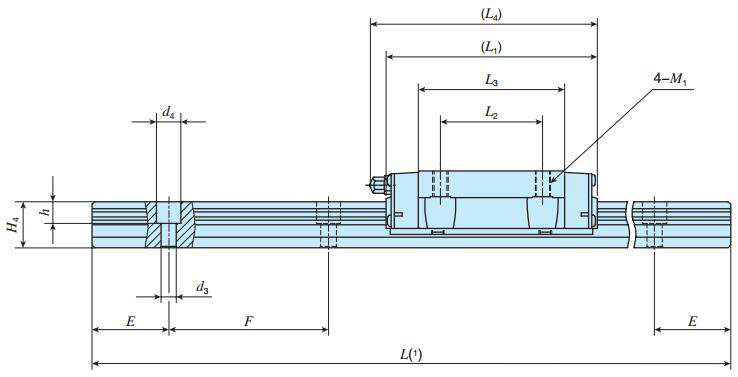

IKOO LWHT10C2R350SL直线导轨尺寸图纸
