IKOO LRXD20C2R840直线导轨
| 产品名称： | LRXD20C2R840直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LRX系列 | ||
| 描述： | LRXD20C2R840导轨是【IKOO品牌下的LRX系列】的型号，主要用在飞机喷气式发动机、机床主轴、压缩机、汽车、轧钢机辊道子、汽车转向销、燃机、薄膜拉伸、土方机械、坦克等各大领域 | ||
电话/微信：138-8949-5179
IKOO LRXD20C2R840直线导轨详细信息
LRXD20C2R840导轨是【IKOO品牌下的LRX系列】的型号，主要用在飞机喷气式发动机、机床主轴、压缩机、汽车、轧钢机辊道子、汽车转向销、燃机、薄膜拉伸、土方机械、坦克等各大领域。
IKOO LRXD20C2R840直线导轨详细参数
| 型号： | LRXD20C2R840导轨 | 类型： | LRX |
| 滑块 kg： | 0.25 | 滑轨 kg/m： | 2.73 |
| H： | 34 | H1： | 5 |
| N： | 12 | W2： | 44 |
| W3： | 16 | W4： | 6 |
| L1： | 66 | L2： | — |
| L3： | 31.6 | L4： | 74 |
| M1x深度： | M5×8 | H3： | 8 |
| W： | 20 | H4： | 21 |
| d3： | 6 | d4： | 9.5 |
| h： | 8.5 | E： | 30 |
| F： | 60 | 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M5x20 |
| 基本额定动 负荷(3) C N： | 16 100 | 基本额定静 负荷(3) C0N： | 26 400 |
| 额定静力矩(3) T0 N m： | 341 | 额定静力矩(3) Tx N m： | 150 1 260 |
| 额定静力矩(3) Ty N m： | 150 1 260 |

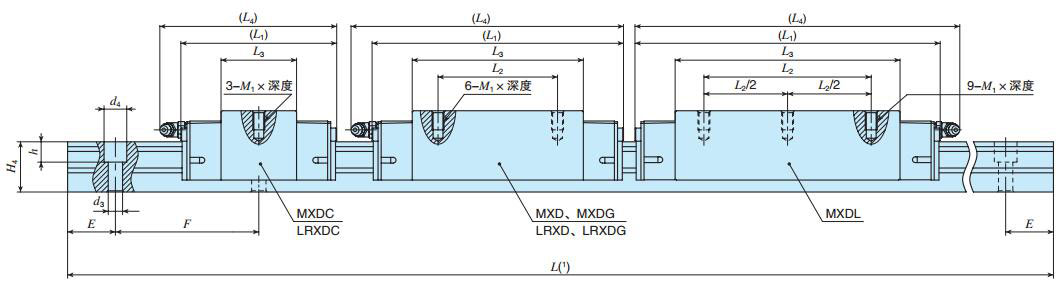

IKOO LRXD20C2R840直线导轨尺寸图纸
